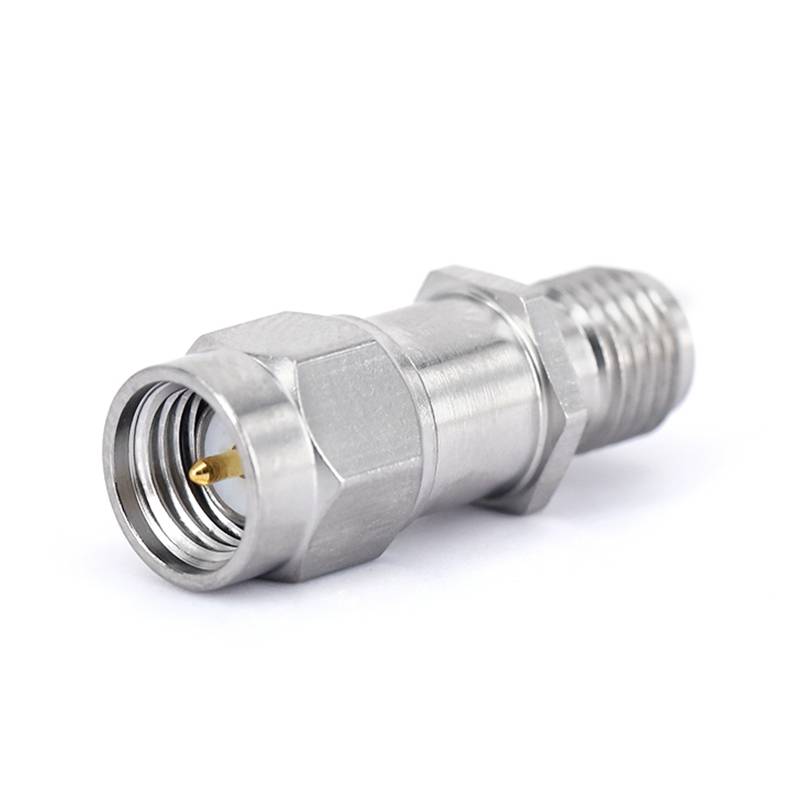

Blòk enteryè DC

Fonksyon debaz la nan blòk DC se anpeche dirèk aktyèl (DC) siyal soti nan pase nan pandan y ap pèmèt altène aktyèl (AC) siyal, espesyalman radyo frekans (RF) siyal, yo pase nan fèt san pwoblèm. Karakteristik sa a se yon gwo enpòtans nan sikui anpil jan li ka anpeche siyal DC soti nan gen efè vle sou sikwi ki vin apre. Pou egzanp, li pwoteje sansib konpozan RF soti nan domaj la ki te koze pa aktyèl dirèk ak evite entèferans nan DC patipri ak transmisyon nòmal la nan siyal RF.

Pou kèk senaryo aplikasyon ki mande pou koneksyon ak câbles kowaksyal, RF DC blòk ak anbalaj kowaksyal yo pral itilize. Fòm sa a anbalaj gen pèfòmans ekselan RF ak kapasite anti-entèferans, asire transmisyon an efikas nan siyal RF ant kab la kowaksyal ak sikwi a entèn yo. Blòk RF DC a ak anbalaj kowaksyal tipikman gen yon kondiktè santral ak yon PIN kondiktè ekstèn pou konekte ak kouch nan pwoteksyon deyò nan kab la kowaksyal. Se sikwi a entèn ki konekte nan broch yo nan yon estrikti espesyal koneksyon RF satisfè kondisyon yo ki pèfòmans nan pèt ki ba ak izolasyon segondè. Anjeneral, interfaces yo kowaksyal nan blòk DC gen ladan divès kalite interfaces RF tankou SMA, 2.92mm, ak 1.85mm. Se kondiktè a deyò pasivated ak asye pur, ak materyèl la kondiktè se kwiv plake ak lò.

Nan kominikasyon san fil: Nan resèpteur san fil, li itilize pou separe siyal DC ak AC nan siyal frekans radyo (RF). Li evite patipri a DC soti nan ki afekte pwosesis la nan siyal RF pa sikwi ki vin apre, asire transmisyon an nòmal ak anplifikasyon nan siyal RF.

Sku	Seri Connector	Abitid	VSWR	Pèt ensèsyon
Fr 5- gdcb -18 g-smas -50	Sma fi	10MHz ~ 18GHz	1.35	0. 7db
Vòltaj, DC Max (Volts)	Pouvwa, Max D '(Watts)	Kalite blòk	Materyèl kò	Kò PLATING
+50	2	Blòk enteryè	Asye pur	Pasiv

Sku	Seri Connector	Abitid	VSWR	Pèt ensèsyon

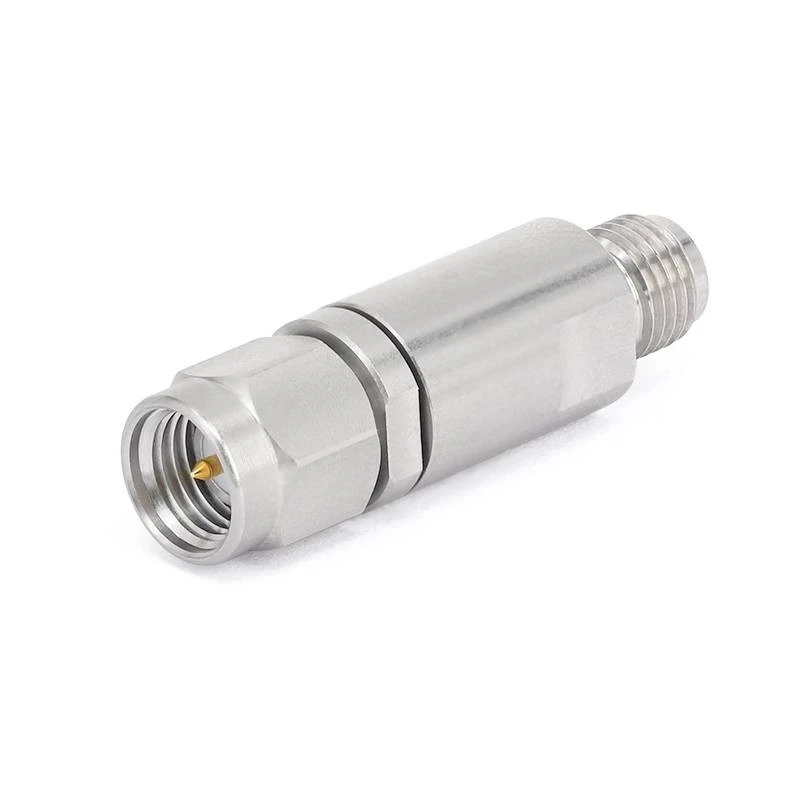

Fr 5- gdcb -27 g-sma-jk	Sma fi	30MHz ~ 27GHz	1.25	0. 8db
Vòltaj, DC Max (Volts)	Pouvwa, Max D '(Watts)	Kalite blòk	Materyèl kò	Kò PLATING
+50	2	Blòk enteryè	Asye pur	Pasiv

Sku	Seri Connector	Abitid	VSWR	Pèt ensèsyon

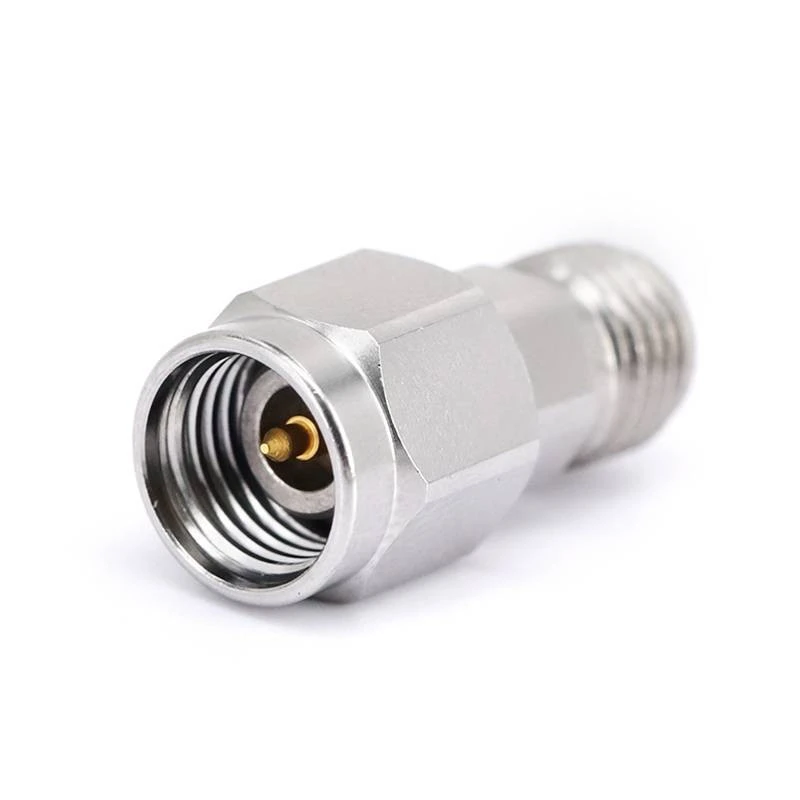

Fr 5- gdcb -40 g -292 e	2.92mm fi	10MHz ~ 40GHz	1.30	0. 5db
Vòltaj, DC Max (Volts)	Pouvwa, Max D '(Watts)	Kalite blòk	Materyèl kò	Kò PLATING
+60	2	Blòk enteryè	Asye pur	Pasiv

Sku	Seri Connector	Abitid	VSWR	Pèt ensèsyon

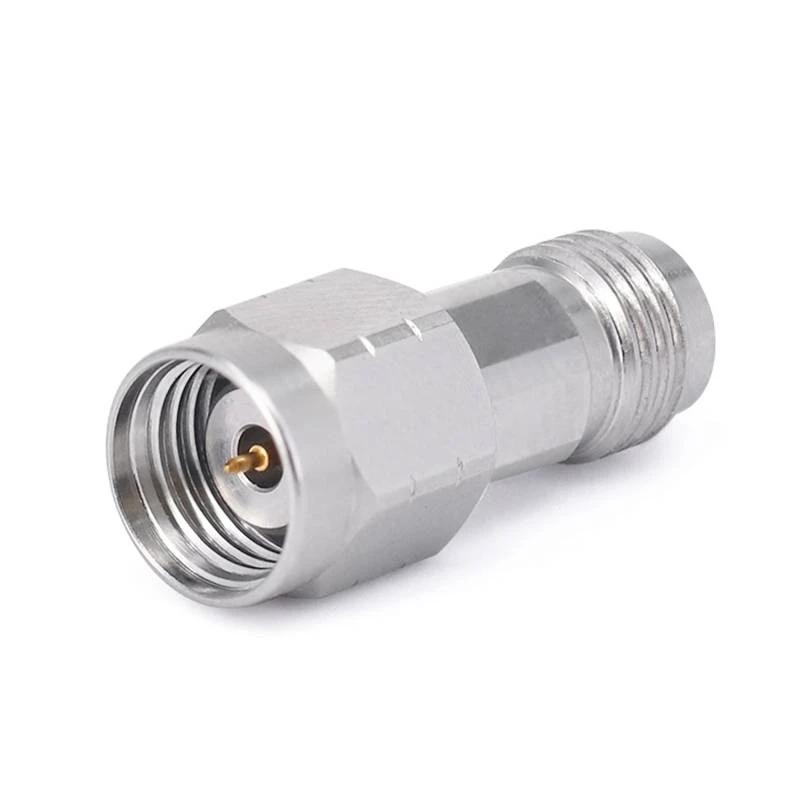

Fr 5- gdcb -67 g -185 e	1.85mm fi	10MHz ~ 67GHz	1.50	0. 9db
Vòltaj, DC Max (Volts)	Pouvwa, Max D '(Watts)	Kalite blòk	Materyèl kò	Kò PLATING
+60	2	Blòk enteryè	Asye pur	Pasiv
