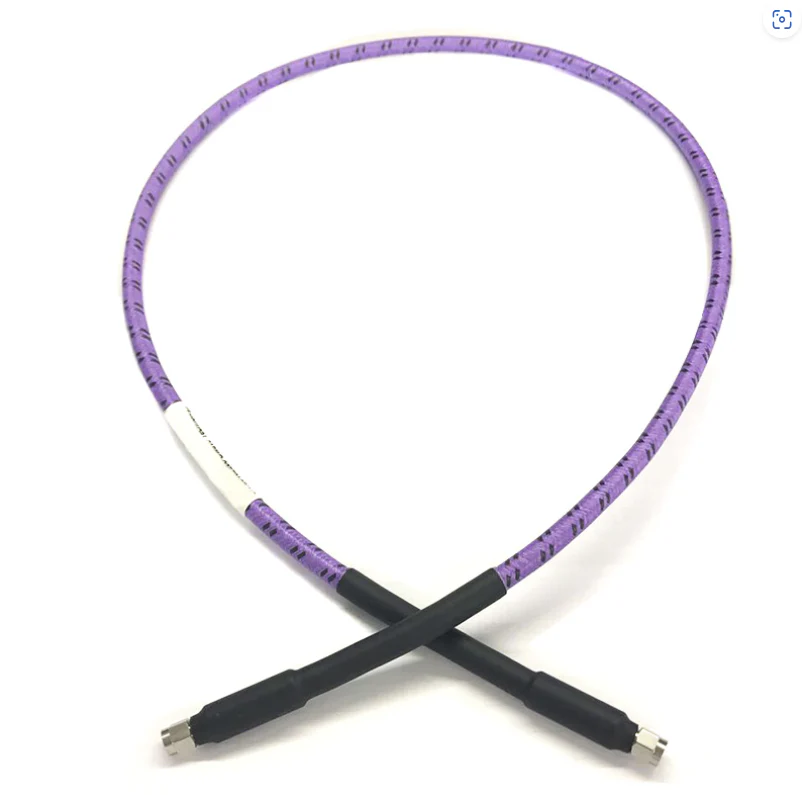

Chwazi dwa asanble a kab RF se kritik pou asire transmisyon siyal serye nan jaden tankou telekominikasyon, rada, tès ak mezi, avyon, ak sistèm endistriyèl . Pwosesis seleksyon an egzije pou balans pèfòmans elektrik, karakteristik mekanik, ak egzijans pou ou fè yon lòt bagay sou ou.
1. Klarifye kondisyon aplikasyon ak senaryo
Tès ak mezi: Souvan koube, repete koneksyon, ak kondisyon-wo presizyon (e . g ., ekipman laboratwa, osiloskop) .
Enstalasyon fiks: Alontèm estabilite ak ba antretyen bezwen .
Anviwònman piman bouk: Ekspoze a tanperati ekstrèm, imidite, Vibration, oswa pwodwi chimik (E . G ., gwo fò tou won deyò, avyon, machin endistriyèl) .
Sistèm segondè-mobilite: Fleksibilite ak rezistans nan eta k ap deplase (e . g ., dron, robo, aparèy pòtab) .
2. Evalye paramèt kle pèfòmans elektrik
yon . ranje frekans
Cables RF gen yon frekans opere maksimòm, pi lwen pase ki pèt siyal (diminisyon) ogmante sevè . Asire ke frekans kab rated la kouvri ranje opere sistèm ou an:
Ba frekans (mwens pase oswa egal a 6 GHz): RG 58, RG316 (komen nan konsomatè elektwonik) .
Mwayen frekans (6-26 GHz): .086, .141 semi-fleksib ak semi-rijid câbles .
Segondè frekans (26-40 GHz): ultra-ba anplitid pèt ak faz-ki estab câbles kowaksyal (E . G ., pou kominikasyon satelit, rada) .
Ultra-segondè frekans (40-110 GHz): Ultra-ba anplitid pèt ak faz-ki estab câbles kowaksyal (milimèt-onn sistèm) .
b . atenuasyon (pèt siyal)
Atenuasyon (db/ft) mezi pèt siyal sou distans ak ogmante ak frekans . pou transmisyon long distans, priyorite câbles ba-attenuasyon .
C . Enpedans matche
Enpedans dezekilib lakòz refleksyon siyal, diminye efikasite ak kreye entèferans . matche ak enpedans kab la nan sistèm ou an:
Pifò sistèm RF (E . G ., Militè, telekominikasyon, Ekipman Egzamen): 50ω .
Videyo / Sistèm televizyon kab: 75Ω .
Evite melanje enpedans (e . G ., 50Ω kab ak konektè 75Ω) .
d . kapasite manyen pouvwa
Kab la dwe kenbe tèt ak pouvwa sistèm lan (mwayèn ak pouvwa pik) pou fè pou evite surchof oswa pann . faktè kle:
Mwayèn pouvwa: kontinyèl pouvwa (e . g ., 100W nan estasyon baz) .
Peak Pouvwa: Kout-Pulse Power (E . G ., Kilowat-nivo nan rada) .
Derate nan anviwònman wo-tanperati (e . g ., 20% rediksyon nan 60 degre) .
e . estabilite faz
Nan sistèm faz-sansib, tankou sa yo ki gen siyal diferans, minimize flote faz ki te koze pa chanjman tanperati oswa koube . Cables ak anplitid ki estab ak karakteristik faz .
3. Evalye karakteristik mekanik
yon . fleksibilite
Segondè fleksibilite: Sèvi ak câbles fleksib pou senaryo ki mande souvan koube (e . g ., tès mennen) .
Fleksibilite ki ba: Pou enstalasyon fiks ki bezwen estabilite, sèvi ak semi-rijid (solid kwiv ekstèn kondiktè) oswa semi-fleksib câbles .
b . Durability
Reyon koube: Asire ke kab la ka kenbe tèt ak reyon an minimòm koube san yo pa degradasyon pèfòmans .
Mete rezistans: Sèvi ak câbles ak djenn gaya (E . G ., Nerjaveèi asye nilon trese) nan anviwònman piman bouk endistriyèl .
4. Konsidere rezistans anviwònman
Kab la dwe fonksyone byen anba kondisyon opere li yo:
Ranje Tanperati: klas endistriyèl (-40 degre nan 125 degre), Aerospace klas (-55 degre nan 165 degre), oswa anviwònman ekstrèm . segondè-tanperati superconductors (E {{6} ) .
Rezistans imidite / Rating IP: Itilize deyò mande pou câbles ki enpèmeyab / konektè (E . G ., IP67 / IP68 N-Type Connectors ak O-bag) .}
Rezistans chimik / rezistans UV: pou senaryo ekspoze a lwil oliv, gaz, oswa limyè solèy la (e . g ., ethylene-tetrafluoroethylene kopolimè dwèt pou rezistans chimik;
Vibrasyon / rezistans chòk: aplikasyon pou militè / avyon mande pou câbles ak solid pwoteksyon ak souch soulajman (e . g ., reyinyon mil-dtl -17 estanda) .
5. Chwazi konektè konpatib
Konektè yo dwe matche ak koòdone nan kab ak ekipman, ak pèt ensèsyon ki ba ak koneksyon serye:
Kalite komen: SMA (jiska 18 GHz), N-kalite (jiska 18 GHz, gwo pouvwa), TNC (Vibration ki reziste), BNC (ba frekans, koneksyon rapid), 2 . 92mm (jiska 40 GHz), 1.85mM (jiska 67 GHz).
Karakteristik: Chwazi Crimp, soude, oswa konpresyon konektè ki baze sou bezwen enstalasyon . Nan anviwònman piman bouk, chwazi konektè asye pur sou kwiv moun .
Sèks ak polarite: Asire ke gason / fi fini matche ak ekipman an (e . G ., SMA gason pou n-tip fi) .
6. pri balans ak disponiblite
High-pèfòmans câbles (E . G ., ajan-plake kondiktè, mous PTFE / ba-dansite PTFE) yo pi chè men gen pi ba pèt ak pi long validite (apwopriye pou sistèm kritik) .}
Opsyon ekonomik (e . g ., ajan-kwiv-rekouvèr asye, konsèv kwiv kwiv, pvc etwi) yo apwopriye pou ba-frekans, ki pa kritik itilize (e . ., elektwonik konsomatè) {{} {{{{
Pou aplikasyon pou sekirite-kritik (e . g ., ekipman medikal, aviyasyon), priyorite fyab sou pri .
Rezime etap kle yo
Klarifye senaryo aplikasyon an (fiks / mobil, andedan / deyò, ranje frekans) .
Matche ak espesifikasyon elektrik (enpedans, pouvwa, diminisyon) .
Chwazi pwopriyete ki apwopriye mekanik (fleksibilite, gwosè, durability) .
Asire rezistans anviwònman (tanperati, imidite, pwodwi chimik) .
Chwazi Connectors konpatib .
Balans pèfòmans, pri, ak fyab .
Pa swiv etap sa yo, ou ka chwazi yon asanble kab RF ki optimize entegrite siyal ak lonjevite pou bezwen espesifik ou .
