Ki sa ki nan diferans ki genyen ant antèn Yagi ak antèn log-peryodik?

Antèn Yagi (antèn Yagi-uda) ak antèn log-peryodik yo tou de se direksyon, fen-dife antèn, men yo diferan siyifikativman nan konsepsyon, pèfòmans, ak aplikasyon pou akòz prensip operasyon distenk yo . anba a se yon konparezon detaye atravè dimansyon kle:



1. konsepsyon estriktirèl

Antèn Yagi

Konpoze de yonkondwi eleman(radyatè aktif ki konekte ak feedline la), younreflektè(pi long pase eleman an kondwi), ak miltipdirektè(pi kout pase eleman nan kondwi) .

Eleman yo ranje nan yon liy dwat, ak reflektè a dèyè eleman nan kondwi ak direktè devan .

Tipikman gen yon ti kantite eleman (e . g ., 1 reflektè + 1 eleman kondwi + 3 - 10 direktè), fè estrikti a kontra enfòmèl ant .

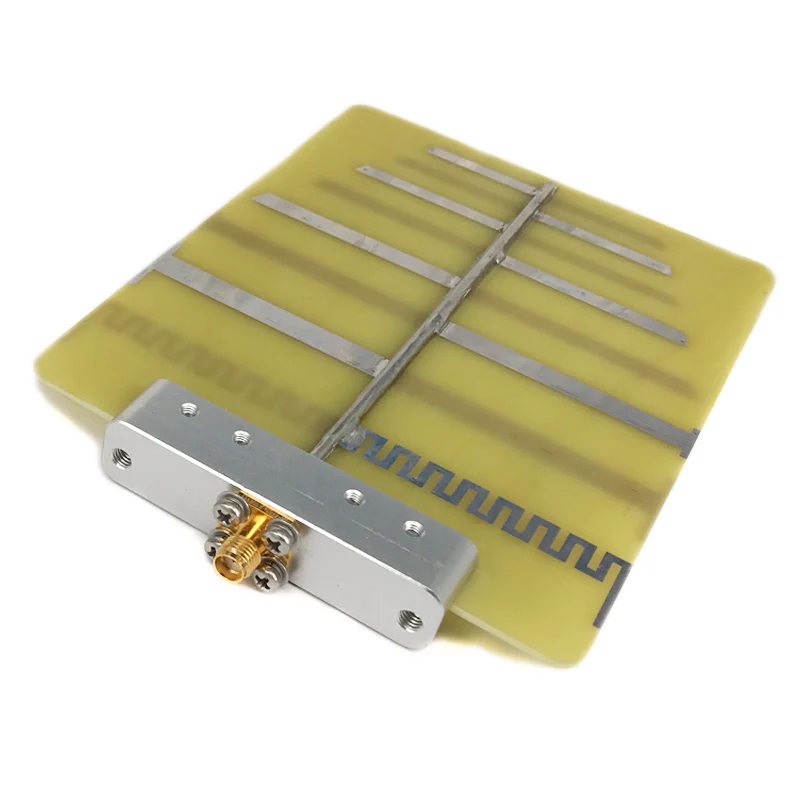

Antèn Log-peryodik

Konpoze de yon seri deeleman dipol ki tankou(振子) Avèk piti piti ogmante longè, ranje sou yon boom santral oswa feedline .

Longè eleman ak espas swiv yonLog-peryodik relasyon: rapò a nan longè eleman youn apre lòt ak distans se konstan (e . g ., τ=ln +1=dn +1, kote τ<1).

Mande pou plis eleman (souvan 10 - 30+) reyalize lajè Pleasant, sa ki lakòz yon pi long, estrikti pi konplèks .



2. prensip fonksyònman

Antèn Yagi

Konsepsyon sonan: Chak eleman (reflektè, eleman kondwi, direktè) se branche sou yon frekans espesifik (sonan nan longèdonn sib la) . reflektè a ak direktè kominike avèk eleman nan kondwi yo konsantre radyasyon nan yon direksyon (nan direksyon direktè yo) .

Radyasyon ranfòse pa entèferans konstriktif nan direksyon pou pi devan (nan direksyon direktè) ak entèferans destriktif nan direksyon an ranvèse (bloke pa reflektè a) .

Antèn Log-peryodik

Design ki pa Peye-sonan: Pa gen okenn eleman sèl branche sou yon frekans espesifik . Olye de sa, nan nenpòt ki frekans bay yo, se sèlman yon sou nan eleman (moun ki longè se ~ λ/2 pou ki frekans) aktivman kontribye nan radyasyon .

Rapò a log-peryodik τ asire ke pèfòmans antèn la repete detanzantan sou yon echèl frekans logaritmik, pèmèt operasyon ki konsistan atravè yon bann lajè .



3. Pleasant

Sa a se ladiferans ki pi kritik:

Antèn Yagi: Pleasant etwat (tipikman 10-20% nan frekans lan sant) . pèfòmans degrad rapidman deyò sa a ranje paske eleman yo sonan yo, se sèlman optimisé pou yon longèdonn espesifik .

Antèn Log-peryodik: Ultra-lajè Pleasant (souvan ki kouvri oktav miltip, e . G ., 1:10 oswa pi laj rapò frekans) . Yo kenbe pèfòmans ki estab nan tout bann yo akòz aranjman nan eleman log-peryodik, ki adapte yo ak diferan Longèdonn {7 {



4. genyen

Antèn Yagi: Segondè benefis nan bandwidth etwat yo (tipikman 5-15 dBi) . jwenn ogmante ak kantite direktè (plis direktè=pi wo genyen, men pi etwat Pleasant) .}

Antèn Log-peryodik: Modere men ki estab genyen atravè bann lajè yo (tipikman 3-10 dBi) . genyen varye ti kras ak frekans, fè yo serye pou aplikasyon pou milti-band .



5. direksyon

Tou de sedireksyon (fen-dife) antèn, gaye pi enèji nan yon direksyon prensipal:

Antèn Yagi: Trè byen file dirèktivite ak yon etwat mas prensipal (ba beamwidth) ak ba bò tete, fè yo trè konsantre .

Antèn Log-peryodik: Modere Direktiv ak yon ti kras pi laj mas prensipal pase Yagis, men sa a BeamWidth rete ki estab nan tout lajè frekans ranje yo .



6. Aplikasyon

Distenksyon kle a nan Pleasant kondwi ka itilize yo:

Antèn Yagi: Ideyal pouNarrowband, aplikasyon fiks-frekansKi kote gwo benefis ak byen file nan direksyon priyorite, tankou:

TV/Radyo Broadcasting Resepsyon (E . G ., UHF/VHF televizyon antèn) .

Pwen-a-pwen kominikasyon (e . G ., lyen mikwo ond pou entènèt nan zòn riral) .

Radyo Amateur (HF/VHF Gwoup Mizik) ak sistèm rada .

Antèn Log-peryodik: Prefere pouaplikasyon widebandMande pou pwoteksyon nan tout frekans miltip, tankou:

Sistèm kominikasyon (militè, sèvis ijans) ki bezwen opere sou divès frekans .

EMC (elektwomayetik konpatibilite) tès (yo detekte entèferans atravè Gwoup Mizik gwo) .

Kourt nan récepteurs mikwo ond/transmeteur (e . G ., analisè spectre, radyo astwonomi) .



Rezime tab

Karakteristik	Antèn Yagi	Log-peryodik antèn
Estrikti	Kondwi eleman + 1 reflektè + kèk direktè	Seri de dipol scaled (log-peryodik rapò)
La	Etwat (10-20% nan frekans sant)	Lajè (plizyè oktav, e . g ., 1:10)
Genyen	Segondè (5-15 DBI) men frekans-depandan	Modere (3-10 dBi) ak ki estab nan tout bann
Dirèksyon	Byen file (etwat mas prensipal, ba bò kote)	Modere (pi laj mas prensipal, ki estab sou bann)
Prensip opere	Sonan (branche sou longèdonn espesifik)	Ki pa Peye-sonan (adapte yo ak divès kalite longèdonn)
Aplikasyon tipik	Televizyon fiks-frekans, lyen pwen-a-pwen	Kominikasyon wideband, tès EMC



Nan ti bout tan, Yagis Excel nan etwat, wo-genyen senaryo, pandan y ap log-peryodik antèn yo endispansab pou wideband fleksibilite .
