Ki jan yo chwazi ba anplifikatè bri (LNA)



Chwazi yon anplifikatè ki ba-bri (LNA) se yon etap kritik nan konsepsyon de frekans radyo (RF)\/sistèm mikwo ond, tankou récepteurs kominikasyon, rada, lyen satelit, oswa detèktè IoT. Sistèm sa yo bezwen ogmante siyal fèb pandan y ap minimize bri. Objektif debaz la se fè yon balans ant endikatè pèfòmans kle yo ak kondisyon espesifik yo nan sistèm lan. Anba la a se yon gid etap-pa-etap chwazi yon LNA, ki kouvri paramèt kle, konsiderasyon aplikasyon, ak etap pratik operasyonèl.

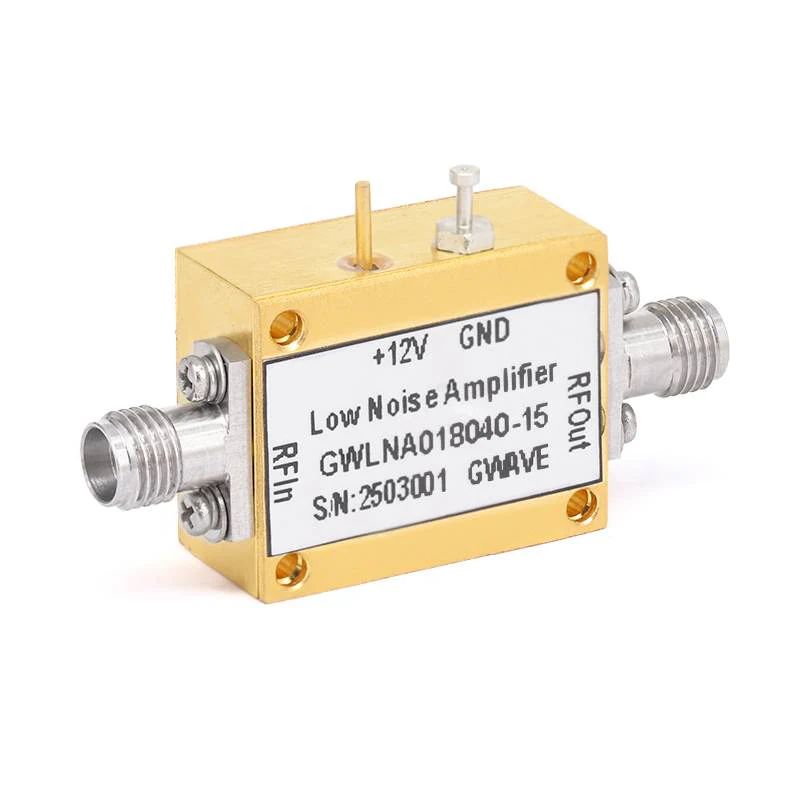

1. Prensip Nwayo nan LNA

LNA a se premye eleman aktif nan chèn reseptè a, ki responsab pou anplifye siyal opinyon fèb yo (tankou sa ki soti nan yon antèn) pandan y ap entwodwi pi piti kantite bri. Pèfòmans li dirèkteman afekte sansiblite an jeneral nan sistèm lan. Chwazi yon LNA apwopriye ka diminye rapò a siyal-a-bri (SNR) ak limite kapasite reseptè a nan detekte siyal ti.



2. endikatè paramèt kle yo

a) Figi bri (NF): Mezire nan ki pwen yon LNA entwodui bri nan yon siyal, ak inite a ke yo te desibèl (db). Fòmil la kalkil se rapò a nan rapò a opinyon siyal-a-bri nan pwodiksyon an siyal-a-bri rapò. Li se paramèt ki pi kritik nan yon LNA. Yon figi bri pi ba vle di se mwens bri prezante, ki se kritik pou reseptè segondè-sansiblite (tankou kominikasyon satelit ak ekipman radyo astwonomi).



b) Genyen: Definisyon: rapò a nan pouvwa pwodiksyon nan pouvwa opinyon, nan db. Li anplifye siyal fèb nan yon nivo ka itilize pa etap ki vin apre (tankou melanje ak ADCs). Ase ase asire ke fòs la siyal se ase simonte bri a nan eleman en. Sepandan, twò wo benefis ka lakòz saturation nan etap ki vin apre.



c) Frekans Range: Entèval nan frekans nan ki LNA a opere nan pèfòmans espesifye (figi bri, benefis, linear) chenn. LNA a dwe kouvri bann frekans opere nan sistèm lan.



d) Lineyè: Mezi kapasite nan reziste entèrmodulation distòsyon (IMD) ki te koze pa siyal entèferans fò. Pi wo a IP3 a (nan DBM), pi bon linearite la.



1dB pwen konpresyon (P1DB): pouvwa a opinyon lè jwenn nan LNA gout pa 1 dB, reflete kapasite LNA a nan pwosesis siyal gwo san yo pa distòsyon. Li enpòtan nan anviwònman ak entèferans fò (tankou anviwònman iben RF). Pòv lineyè ka mennen nan entèrmodulation distòsyon, ki mask siyal sib fèb.



e) Konsomasyon pouvwa: Pouvwa a DC ki nesesè pou LNA a opere (nan MW oswa W), anjeneral eksprime pa vòltaj la ekipman pou (VCC) ak aktyèl (ICC). Li enpòtan pou aparèy ki mache ak pil (tankou detèktè IoT ak aparèy portable). Yon balans dwe frape ant pèfòmans ak kondisyon konsomasyon pouvwa pou fè pou evite ke yo te twò gwo oswa twò piti.



3. Erè Komen pou evite lè w ap chwazi yon LNA

Inyore matche enpedans: pòv matche ka konpanse avantaj ki genyen nan yon figi bri ki ba - asire LNA a ki fèt pou 50 Ω, oswa ajoute yon rezo matche ekstèn.

Neglije lineyè nan anviwònman entèferans fò: yon LNA ak yon figi bri ki ba men pòv IP3 pral fail anba entèferans fò.

Priyorite benefis sou bri: segondè benefis, si se pa matche ak bri ki ba, yo pral anplifye bri a prezante pa LNA nan tèt li, ki se yon fatra nan pouvwa.



Pa evalye paramèt sa yo atravè sistèm lan ak aliyen yo ak kondisyon sistèm, ou ka chwazi yon LNA ki se pi bon an tèm de sansiblite, disponiblite, ak pri.
