Twous kalibrasyon sonde: yon gid detaye soti nan preparasyon pou antretyen

Twous kalibrasyon sonde yo se zouti kritik nan gwo-frekans tès elektwonik (tankou RF, mikwo ond, milimèt-onn, ak aplikasyon pou terahertz) . yo elimine erè sistematik prezante pa sond tès, câbles, ak koneksyon .} ki itilize nan sa yo, sa yo, ki ka anlè, sa yo, yo ka sèvi ak sa yo, ki gen rapò ak sa yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka itilize yo, yo ka sèvi ak sa yo, sa yo. S-paramèt, ak pèt ensèsyon . Anba la a se yon gid konplè ki kouvri tout bagay soti nan preparasyon pou antretyen .

1. Konprann wòl twous kalibrasyon pwofonde

Twous kalibrasyon sonde konpoze de estanda presizyon-Enjenieri (E . G ., kout, louvri, chaj, rive, reflete, ak estanda liy transmisyon) ki fèt yo karakterize ak korije erè nan sistèm tès ki baze sou sond . erè sa yo gen ladan::



Erè refleksyon: Ki te koze pa enpedans dezekilib nan sond, câbles, oswa konektè .

Erè transmisyon: Atenuasyon oswa faz orè nan chemen an siyal .

Erè ki gen rapò ak kontak: Pòv kontak elektrik ant sond ak Duts oswa estanda kalibrasyon .



Pa mezire estanda sa yo li te ye, sistèm tès (e . g ., analis rezo vektè, VNAs) Kalkile yon modèl erè, ki se Lè sa a, itilize yo korije mezi DUT ki vin apre .

2. mete fondasyon an pou kalibrasyon egzat

2.1 Kontwole anviwònman tès la

Tanperati ak imidite: Fè kalibrasyon nan yon anviwònman ki estab (tipikman 23 degre ± 2 degre ak 45-55% imidite relatif) . fluctuations tanperati lakòz ekspansyon materyèl oswa kontraksyon, chanje pwopriyete yo elektrik nan sond ak estanda .

Pròpte: Travay nan yon zòn pousyè-gratis . kontaminan (pousyè, lwil, résidus flux) sou konsèy pwofonde oswa estanda kalibrasyon degrade bon jan kalite kontak elektrik ak prezante mezi bri .

2.2 Enspekte Ekipman

Sond: Tcheke pou domaj fizik (e . G ., Bent konsèy, kontak chire) oswa kontaminasyon . Konsèy pwòp dousman lè l sèvi avèk lè konprese oswa siye-gratis mouye ak izopwopilik alkòl .}

Câbles ak konektè: Enspekte câbles kowaksyal pou kinks oswa domaj; Asire konektè yo pwòp ak byen kwaze yo anpeche pèt siyal .

Twous kalibrasyon: Verifye ke estanda yo andomaje (e . G ., pa gen okenn mak sou sifas chaj, pa gen okenn broch Bent nan rive estanda) .

2.3 Mete kanpe sistèm lan

Pouvwa sou sistèm nan VNA ak tès omwen 30 minit anvan kalibrasyon yo ki pèmèt konpozan yo rive jwenn estabilite tèmik .

Konekte sond nan VNA a atravè câbles, asire sere (men pa sou-sere boulon) koneksyon yo anpeche flit siyal .

3. Chwazi metòd kalibrasyon ki apwopriye a

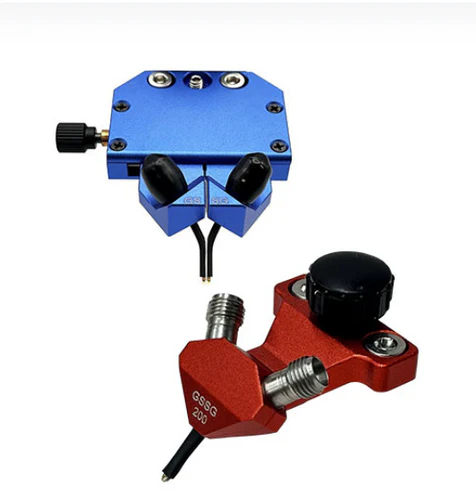

Twous kalibrasyon sonde sipòte plizyè metòd, chwazi ki baze sou ranje frekans, kalite sonde (e . G ., GSG, SG), ak DUT Jeyometri:



Metòd	Estanda kle yo	Frekans Range	Aplikasyon ideyal
Volontè	Kout, louvri, chaj, rive	DC - 18 GHz	Sond kowaksyal, estrikti planar (PCB)
Trl	Rive, reflete, liy	10 GHz - 1110 GHz	High-frekans, ki pa Peye-kowaksyal estrikti (E . G ., WaveGuides, Microstrips)
Derm	Liy, reflete, matche ak	1 GHz - 40 GHz	Sond balanse, estrikti asimetri

4. Etap kalibrasyon detaye

4.1 Mounting estanda kalibrasyon

Tache substrate twous kalibrasyon an (e . g ., alumina, kwats) nan yon workbench ki estab ak aliman li ak pozisyonè a pwofonde . Substrate a se plat pou fè pou evite sonde tip yo .}

4.2 Pozisyon sond kòrèkteman

Sèvi ak yon mikwoskòp pou aliyen konsèy sonde ak kousinen yo nan estanda kalibrasyon (e . g ., kousinen kout, kousinen louvri) .

Aplike limyè, presyon inifòm asire bon kontak elektrik san yo pa estanda domaje oswa sond . twòp presyon defòme kousinen, pandan y ap presyon ensifizan lakòz koneksyon tanzantan .

4.3 Egzekisyon kalibrasyon via VNA

Lanse lojisyèl kalibrasyon VNA a epi chwazi metòd chwazi a (e . g ., solt) .

Swiv envit pou mezire chak estanda sekans:

Kout: Yon teyorikman pafè kout (0 ω) karakterize refleksyon nan pwent la pwofonde .

Ouvè: Yon estrikti ak enpedans enfini (e . g ., yon diferans lè) ki mezire jaden franj .

Chay: Yon chaj 50 Ω pou detèmine pou pèt siyal .

Rive: Yon koneksyon dirèk ant pè sonde pou detèmine chemen transmisyon .

VNA a kalkile tèm erè (e . g ., swiv refleksyon, swiv transmisyon, izolasyon) ak magazen yo pou koreksyon an tan reyèl .

5. erè komen pou evite

Neglije faktè anviwònman an: Kalibre nan anviwònman mal ayere oswa gwo tanperati ki lakòz drift tèmik .

Estanda sal oswa sond: Kontaminan aji kòm parazit rezistans/kondansateur, rezilta defòme .

Presyon twòp sond: Domaj konsèy sonde ak kousinen estanda, ki mennen ale nan erè pèmanan .

Konklizyon

Proper use of probe calibration kits is fundamental to reliable electronic testing. By following strict preparation protocols, selecting appropriate methods, executing precise calibration steps, and maintaining standards, engineers ensure measurements accurately reflect DUT characteristics-critical for designing high-performance RF, microwave, and millimeter-wave devices.
