Estrikti tablo PCB

Estrikti a nan yon tablo PCB sitou gen ladan divès kalite estrikti kouch tablo tankou yon sèl-kouch ankadreman, doub-kouch ankadreman, ak milti-kouch ankadreman . sa ki annapre a se yon analiz detaye estriktirèl:

1. tablo sèl-kouch
Konpozisyon estriktirèl: Gen papye kwiv sou yon sèl bò, epi pa gen okenn papye kwiv sou lòt bò a . konpozan yo anjeneral yo mete sou bò a san yo pa papye kwiv, ak bò a ak papye kwiv se sitou itilize pou fil elektrik ak soudaj .}
Senaryo aplikasyon: apwopriye pou sikui senp, tankou revèy elektwonik, jwèt, elatriye . pwosesis pwodiksyon li yo se senp epi pri a ki ba, men fonksyon li yo se relativman sèl .

2. Double-kouch tablo
Materyèl substrate: yon sèl la souvan itilize se fr -4, ki se yon melanj de fib vè ak epoksidik résine . Li gen bon fòs mekanik, izolasyon, ak rezistans chalè, epi yo ka bay sipò ki estab pou tablo a sikwi .}
Kouch kondiktè: ki se, papye kwiv, ki se distribye sou bò yo anwo ak pi ba nan substrate a . modèl sikwi divès kalite yo te fòme nan pwosesis la grave pou transmisyon aktyèl {{1} FOIL Copper ons apwopriye pou sikwi òdinè .
Izolan Materyèl: PP (prepreg) yo itilize kòm materyèl la posibilite nan mitan an nan tablo a doub-kouch . Li se yon melanj de semi-geri résine ak fib vè, ki ka byen fèm kosyon de kouch yo ansanm ak asire ke pa gen okenn kous kout ant de kouch yo .}
Materyèl pwoteksyon sifas: ki gen ladan mask soude ak kouch silkscreen . Mask la soude se jeneralman vèt, wouj, oswa lank nwa, ki se itilize pwoteje papye a kwiv soti nan oksidasyon ak rouye, ak anpeche soude soti nan ap koule tankou dlo nan kote vle pandan soudaj, ak sèlman kousinen yo ekspoze kwiv; Kouch nan silkscreen se nòmalman lank blan, yo itilize enprime tèks oswa senbòl tankou pozisyon eleman ak modèl sou tablo a PCB, fasilite asanble ak antretyen .
Senaryo aplikasyon: pwosesis pwodiksyon an se relativman pi senp pase sa yo ki an milti-kouch ankadreman . Li se apwopriye pou mwayen-konplèks sikwi, tankou ekipman odyo, televizyon ansanm, elatriye . konpozan yo ka ranje sou tou de bò nan tablo a, ak espas la fwaye se relativman abondant sa yo ki nan-

3. Komisyon Konsèy Multi-kouch
Kouch siyal: yo itilize pou mete konpozan ak fil elektrik, li se kouch prensipal la konekte divès eleman, ki gen ladan kouch nan tèt (tèt kouch), kouch anba (kouch anba), ak plizyè siyal entèmedyè fil elektrik . konsepsyon fil elektrik li yo dirèkteman pèfòmans ak fyabilite nan PCB a tout antye .}
Kouch pouvwa ak kouch tè: Anjeneral ki sitiye nan kouch nan mitan, yo itilize bay ekipman pou pouvwa ki estab ak baz pou tout tablo a sikwi . pou egzanp, nan yon tablo kat-kouch, kouch nan mitan 1 ka sèvi kòm yon "ekipman pou pouvwa dedye", tankou +5 liy la, pou alimante tablo a tout antye, oswa yon fèy bwa nan yon lòt jan an. Kouch fil elektrik pou yon lòt gwoup nan liy siyal .
Izolan kouch: fr -4 oswa lòt materyèl posibilite yo te itilize yo separe divès kouch yo kondiktè, anpeche sikwi kout, epi asire endepandans la ak estabilite nan siyal .

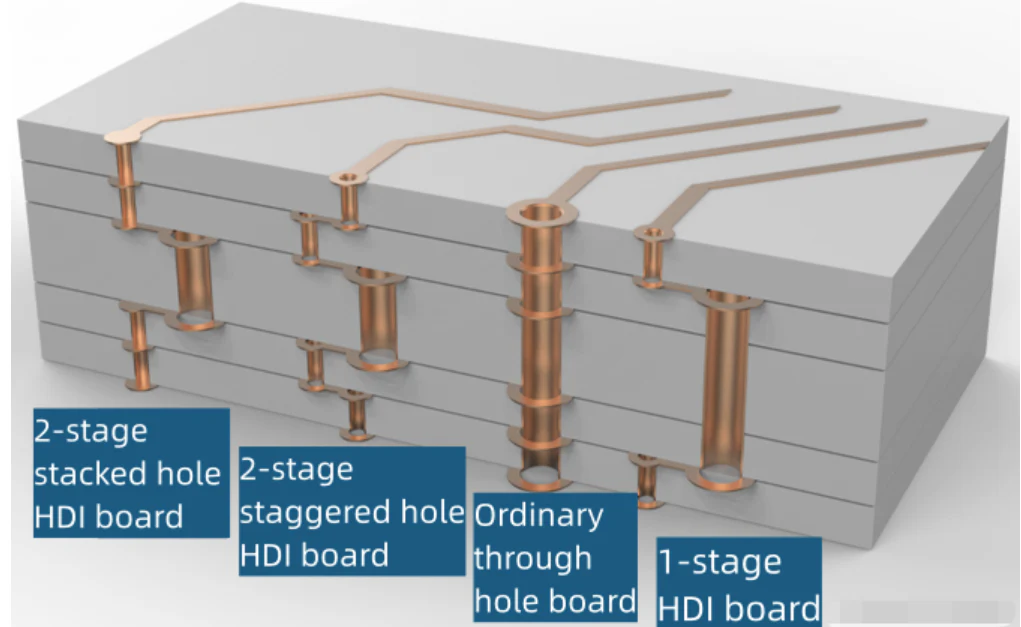

VIAS: ki gen ladan nan twou, twou avèg, ak antere l 'twou . nan twou kouri nan tout tablo a epi yo te itilize yo konekte sikui nan kouch diferan ak mòn eleman tradisyonèl; Twou avèg yo te itilize pou konekte kouch nan tèt ak kouch enteryè, anjeneral pou transmisyon siyal-wo frekans, ki ka diminye longè a chemen epi fè transmisyon siyal pi vit; Twou antere yo responsab pou koneksyon elektrik ant kouch enteryè . nan ankadreman segondè dansite, konbinezon an nan twou avèg ak twou antere l 'kapab akomode plis liy pandan y ap evite tablo a ke yo te twò epè .
Kouch tretman sifas: Menm jan ak tablo a doub-kouch, li gen yon mask soude ak yon kouch silkscreen, ki jwe wòl yo nan pwoteksyon ak idantifikasyon . Anplis de sa, kèk-wo fen-kouch ankadreman pral tou sibi sifas lò ak lòt tretman amelyore konduktivite ak rezistans korozyon .}
Senaryo aplikasyon: apwopriye pou gwo dansite, gwo vitès, ak sikwi konplèks wo-frekans, tankou mèr òdinatè, mèr telefòn mobil, elatriye . kantite kouch yo ka ogmante pou satisfè kondisyon yo ki pèfòmans nan sikwi a .
