Konektè PCB

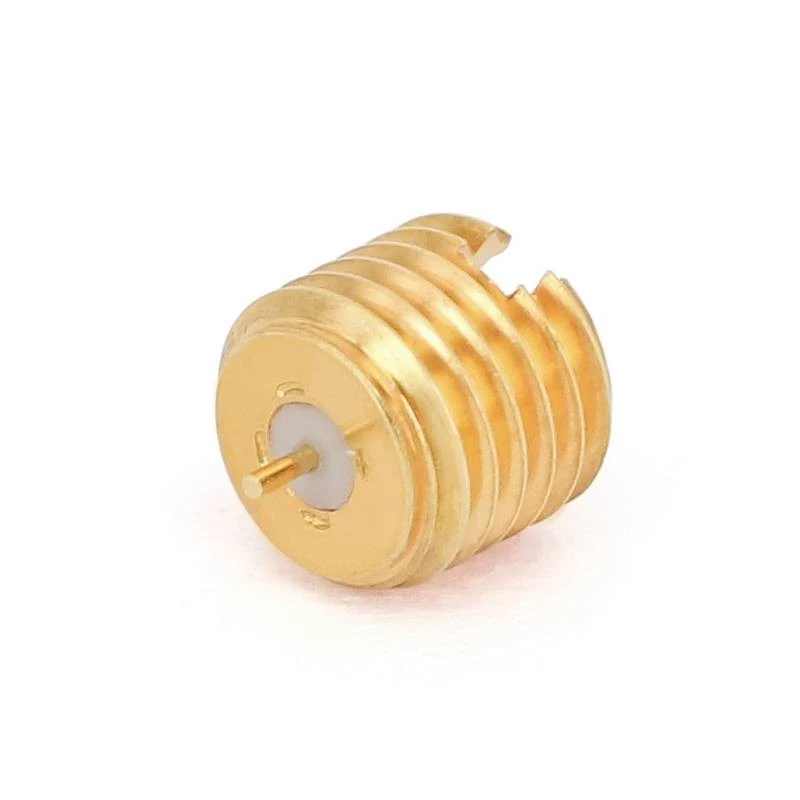

RF konektè PCB, ki se abrevyasyon nan "frekans radyo enprime konektè tablo sikwi", yo se pwofesyonèl eleman elektrik . yo yo fèt yo reyalize yon koneksyon serye ant câbles kowaksyal ak ankadreman sikwi enprime (PCB) {{1} senaryo .
Dekri teren
Pwodwi Entwodiksyon
RF konektè PCB, ki se abrevyasyon nan "frekans radyo enprime konektè tablo sikwi", yo se pwofesyonèl eleman elektrik . yo yo fèt yo reyalize yon koneksyon serye ant câbles kowaksyal ak ankadreman sikwi enprime (PCB) {{1} senaryo .
RF konektè PCB yo tipikman ki fèt ak enpedans karakteristik nan 50 oswa 75 ohms . sa a egzak enpedans matche se nan enpòtans pli ekstrèm jan li aliyen ak enpedans nan liy yo transmisyon . mismatched enpedans ka mennen nan refleksyon grav sa yo ibenée yo ~ Siyal frekans . Gen kèk modèl ki kapab opere nan frekans jiska 110 GHz oswa menm pi wo . yo prezante pèt ensèsyon ki ba, sa vle di fòs siyal la rete relativman ki estab kòm siyal la pase nan konektè yo .
Pwodwi kò style
Flexirf a gen gran varyete kalite pò pou konektè PCB . souvan itilize yo gen ladan SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP, ak SSMP {{3} nou ka chwazi Connector ki apwopriye a ki baze sou frekans nan operasyon ak enstalasyon pratik.
Yo vini nan diferan estil aliye, ki gen ladan nan - twou aliye, sifas monte, ak kwen aliye . Sa a pèmèt pou entegrasyon fasil nan diferan PCB Layouts . pou egzanp, sifas ki gen rapò ak yo ka yo.
Aplikasyon pwodwi
RF konektè PCB yo anpil itilize nan estasyon baz mobil, kote yo asire transmisyon an efikas nan segondè - siyal frekans ant antèn la ak PCB a . Nan ekipman medikal tankou MRI (mayetik sonorite) machin ak Wirem Konektè PCB yo te itilize nan aplikasyon tankou sistèm rada otomobil pou fonksyon tankou kontwòl kwazyè adaptasyon .
FAQ akizisyon
Pwodwi done spesifikasyon
|
Konfigirasyon |
|
|
Kalite Connector |
SMA/2.92mm/2.4mm/1.85mm/GPO |
|
Connector enpedans |
50 om |
|
Polarite Connector |
Estanda |
|
Connector Mount Metòd |
Dwat/ 2 bride twou/ 4 bride twou |
|
Metòd atachman |
Kontak |
|
Enfòmasyon sou materyèl yo |
|
|
Sant kontak |
Kib lò plake |
|
Kontak ekstèn |
Kwiv lò plake |
|
Kò |
Kwiv lò plake & asye pur |
|
Dielèktrik |
Pei/ptfe |
|
Done anviwònman |
|
|
Range Tanperati |
-55 degre nan +165 degre |
|
2011/65/Inyon Ewopeyen (ROHS) |
Konfòme |
Kalite pwodwi

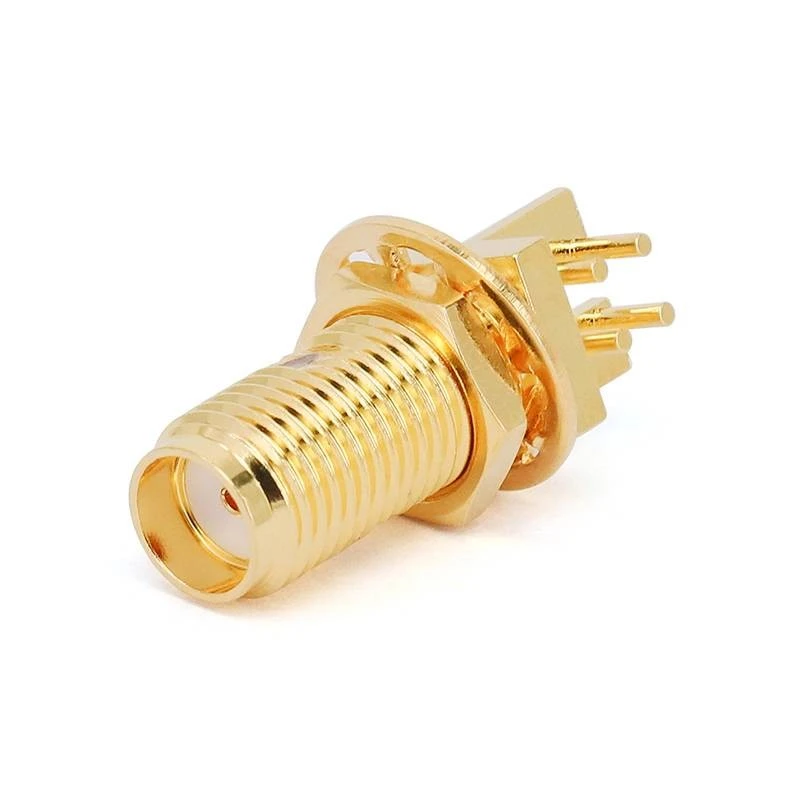

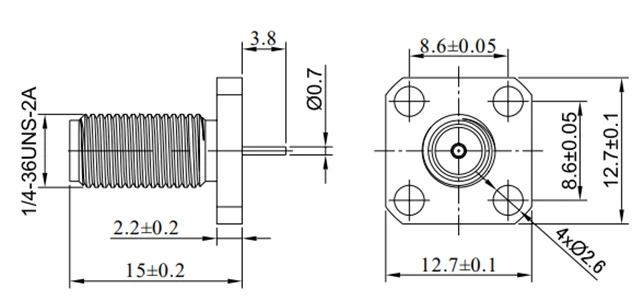

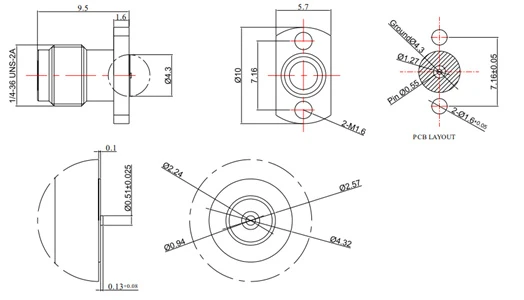

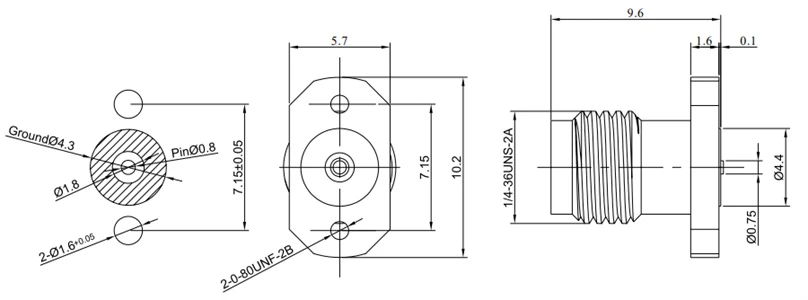

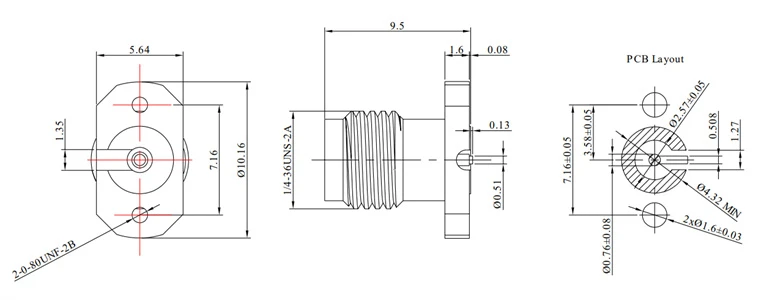

| Konektè PCB SMA | |||||
 |
 |
||||
|

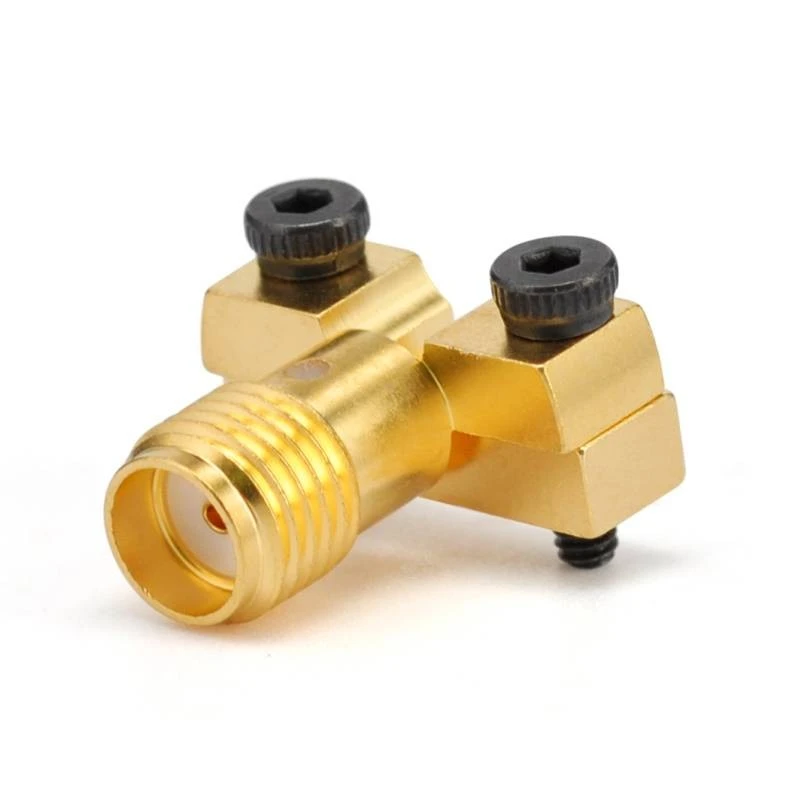

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

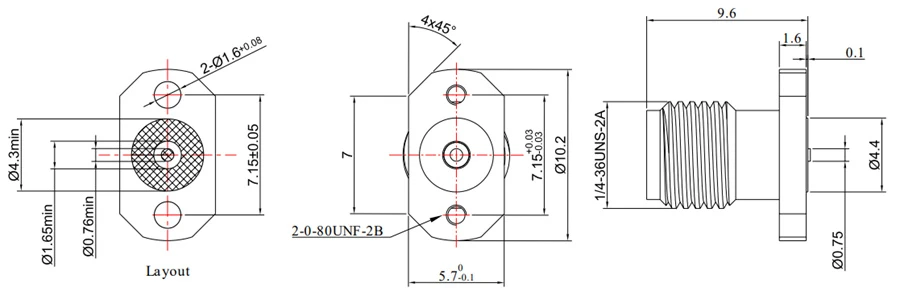

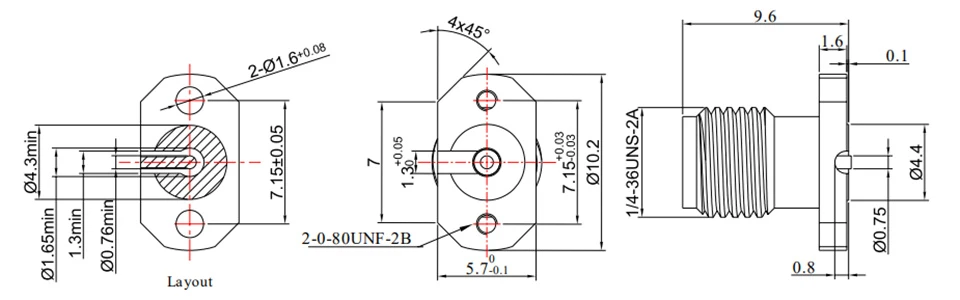

Fr 2- sma-kfd 216-4 |
Dc - 26.5 GHz |
1.20 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
|
||||
|

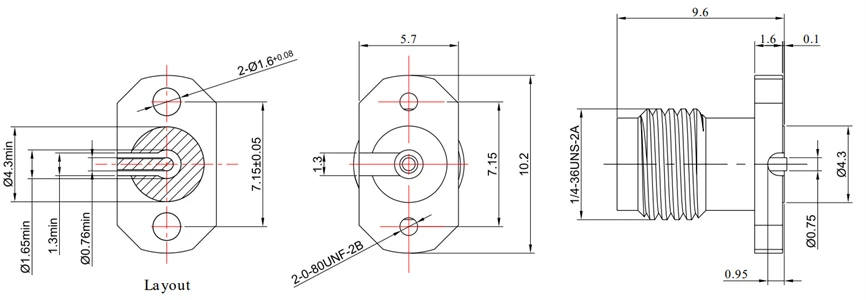

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kfd216 |
Dc - 26.5 GHz |
1.20 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-khd 104-1 |
Dc - 12.4 GHz |
1.20 |
Katouch soude |
Kwiv lò plake |
N |
|

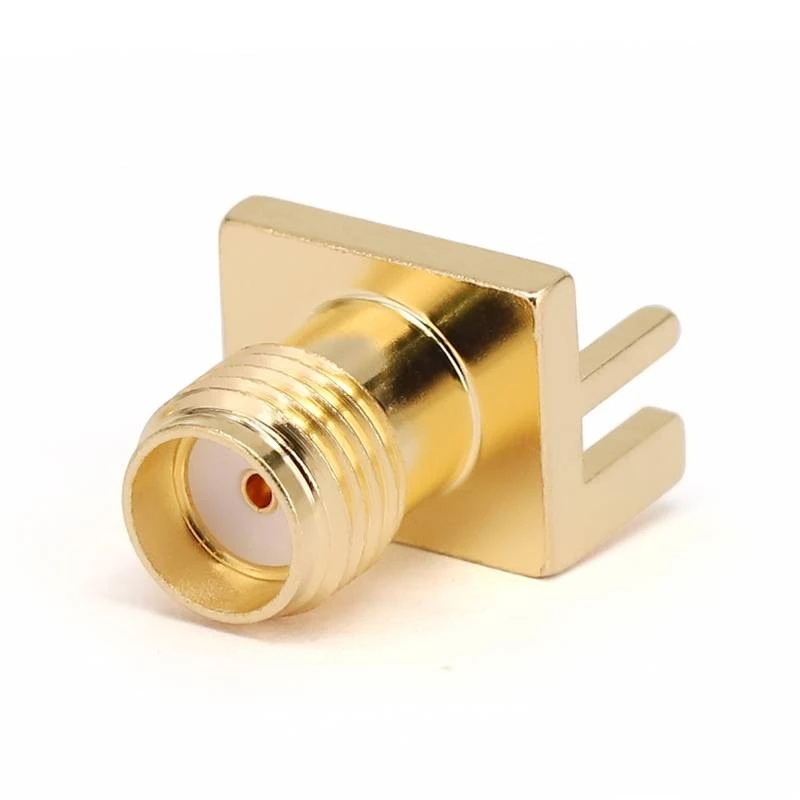

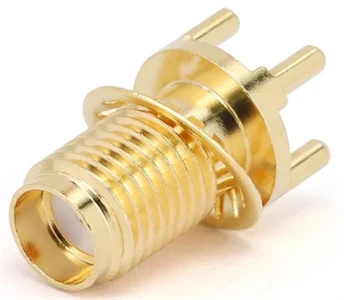

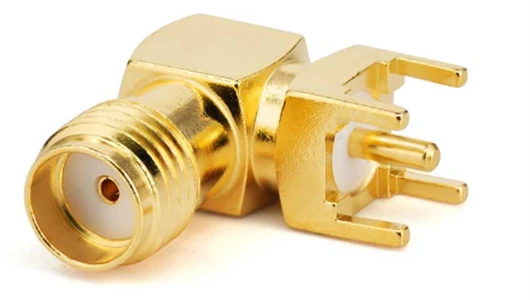

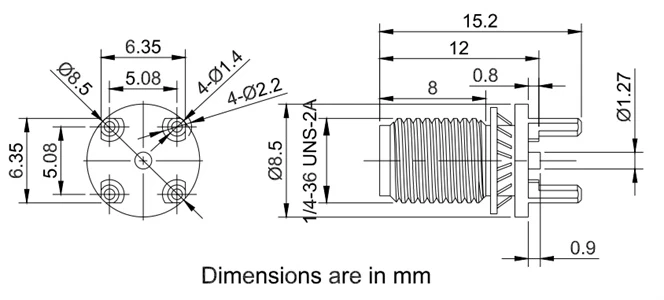

Konektè PCB SMA |
|||||
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

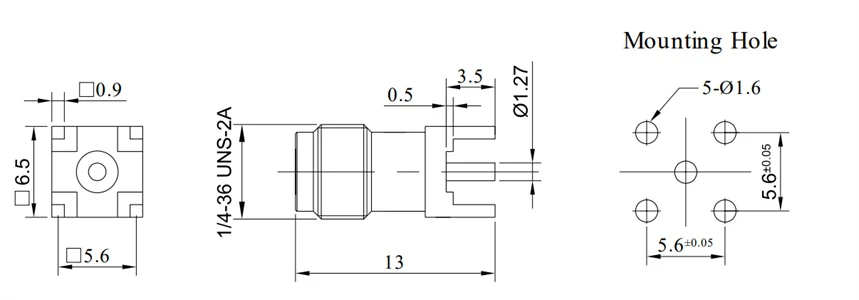

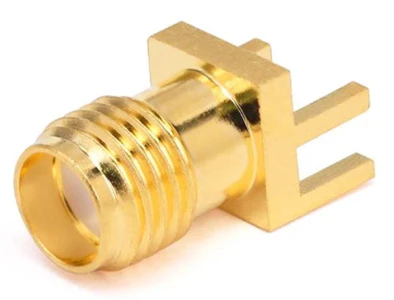

Fr 2- sma-khd100 |
Dc - 18 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
|
|
||||
|

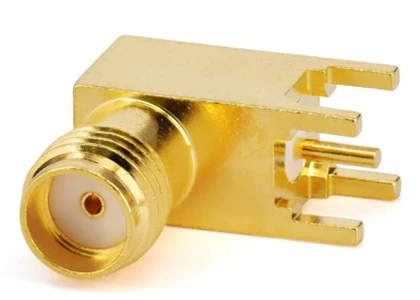

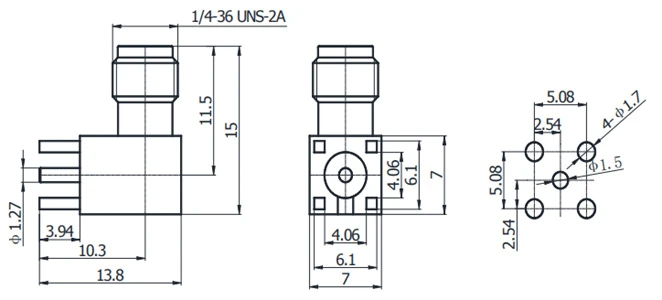

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

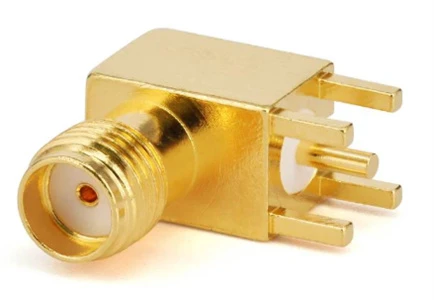

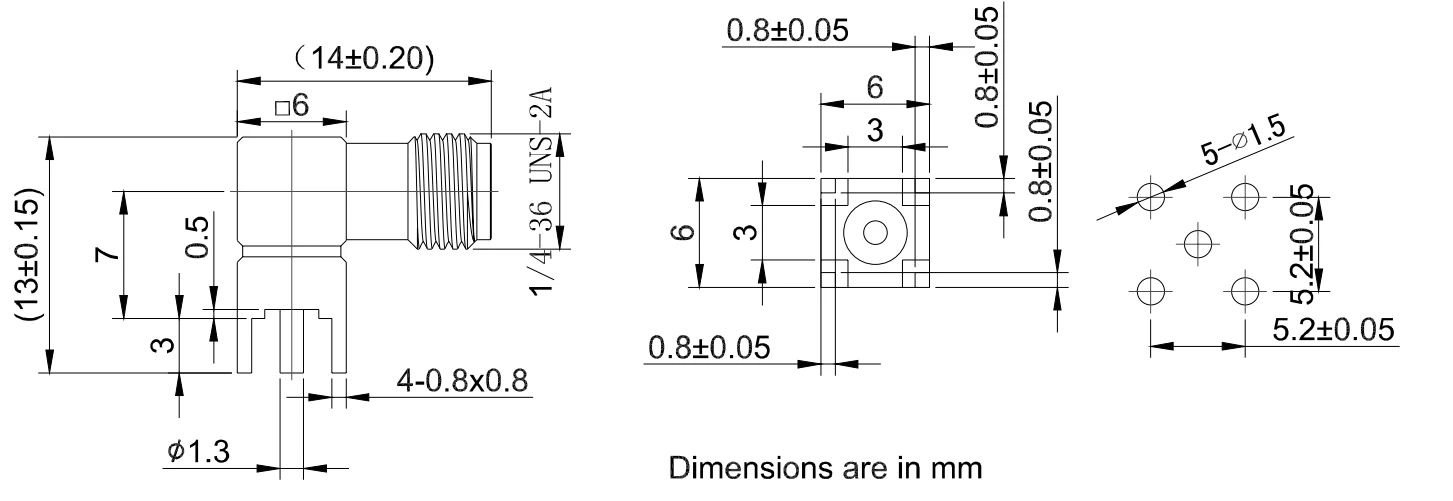

Fr 2- sma-kwhd |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
Konektè PCB SMA |
|||||
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kwhd10 |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kwhd17 |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kwhd11 |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|

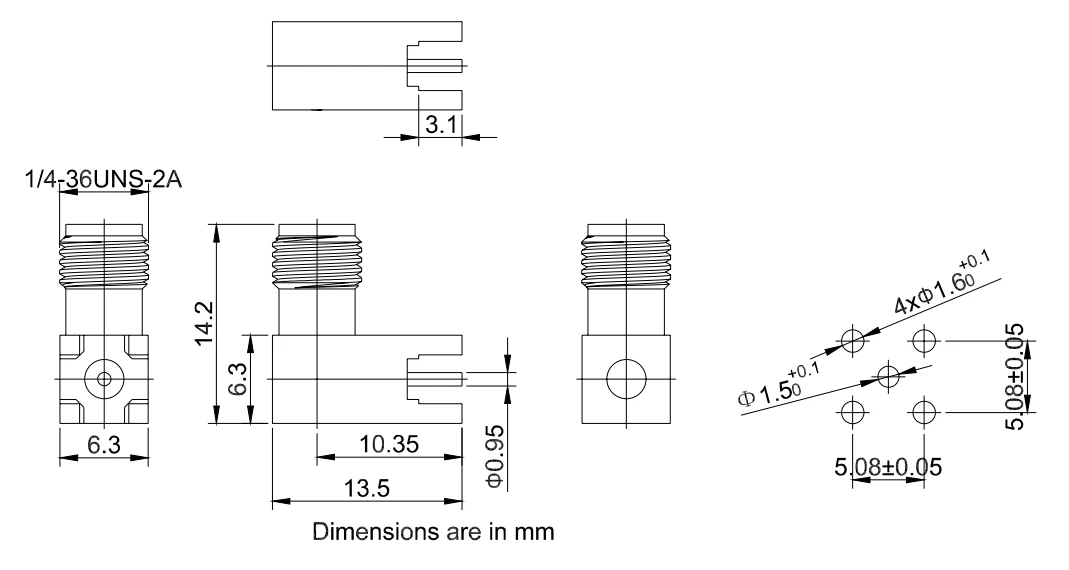

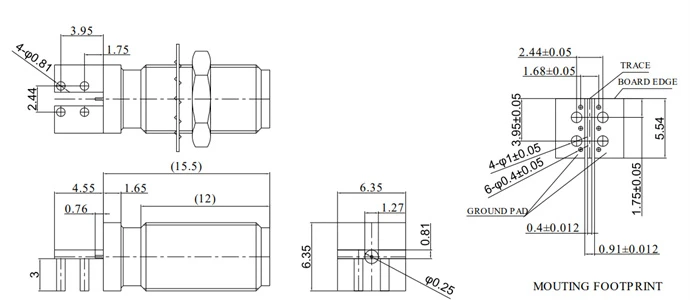

Konektè PCB SMA |
|||||
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

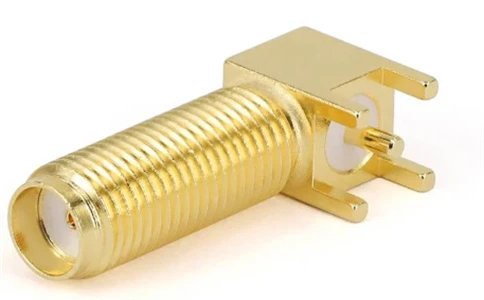

Fr 2- sma-khd201a |
Dc - 6 GHz |
1.25 |
Katouch orizontal soude |
Kwiv lò plake |
N |
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kwhd17 |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

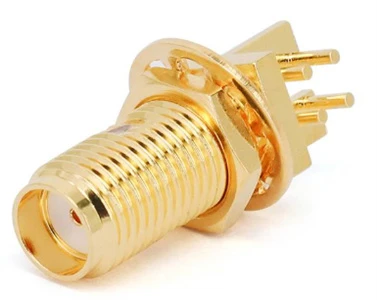

Fr 2- sma-kyfd0101 |
Dc - 6 GHz |
1.25 |
Vis fikse |
Kwiv lò plake |
N |
|
Konektè PCB SMA |
|||||
|
|
 |
||||
|

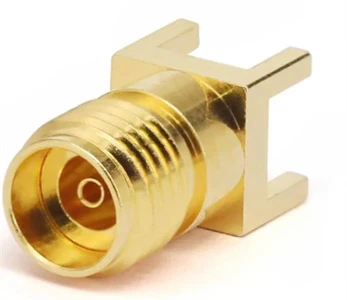

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-kyhd321 |
Dc - 26.5 GHz |
1.30 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- sma-khd |
Dc - 6 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
2.92mm konektè PCB |
|||||
|
|
 |
||||
|

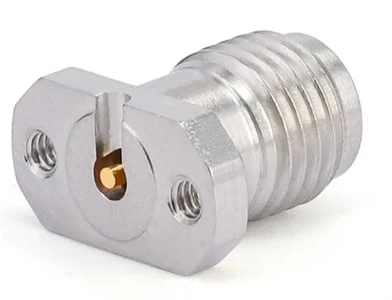

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.92- KFD216 |
Dc - 40 GHz |
1.25 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
 |
||||
|

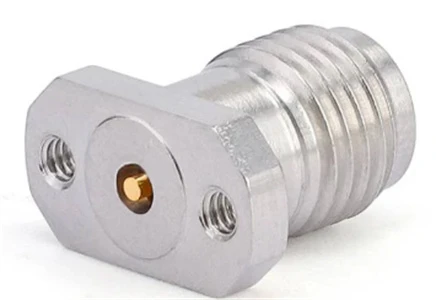

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.92- KFD 216-1 |
Dc - 40 GHz |
1.25 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.92- KHD100 |
Dc - 40 GHz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|
3.5mm konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-3.5- KFD216 |
Dc - 26.5 GHz |
1.25 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-3.5- KFD 216-1 |
Dc - 26.5 GHz |
1.25 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|

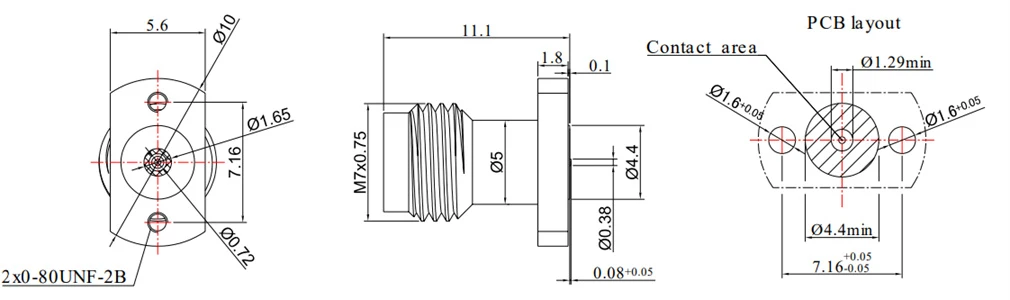

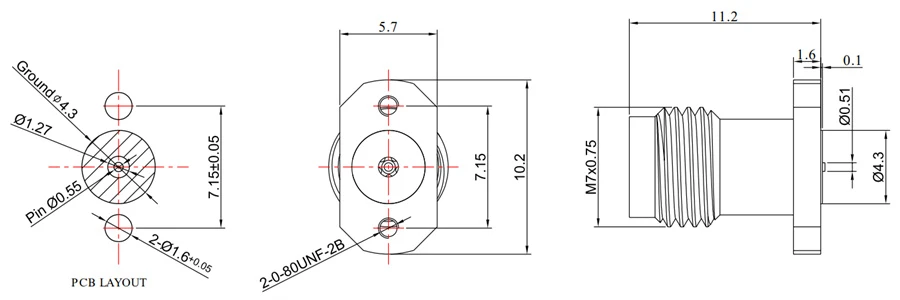

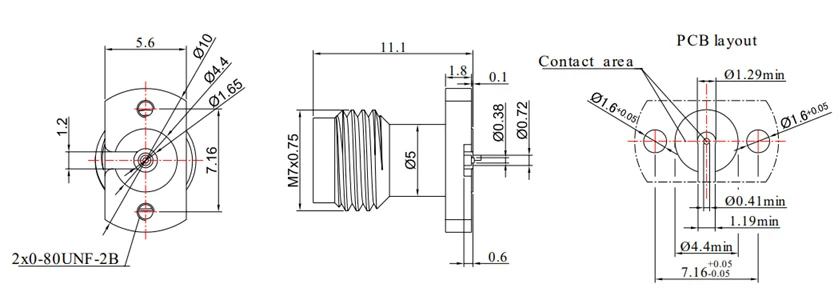

2.4mm konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.4- KFD216 |
Dc - 50 Hz |
1.25 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.4- KFD 216-1 |
Dc - 50 Hz |
1.25 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|

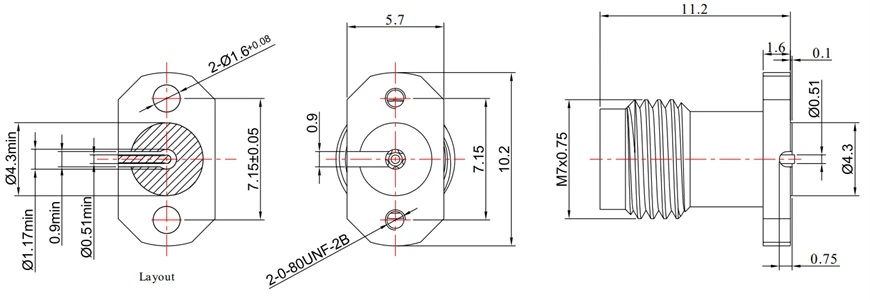

1.85mm konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-1.85- KFD216 |
Dc - 67 Hz |
1.30 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2-2.4- KFD 216-1 |
Dc - 50 Hz |
1.30 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|

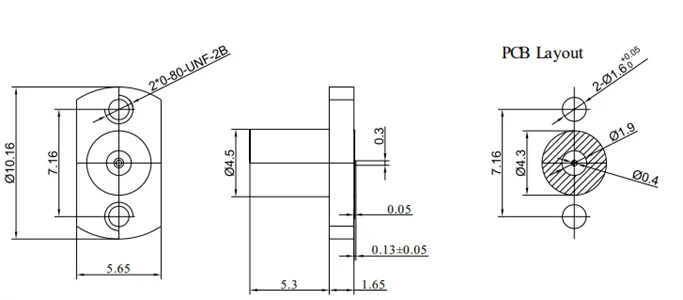

GPO (SMP) konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

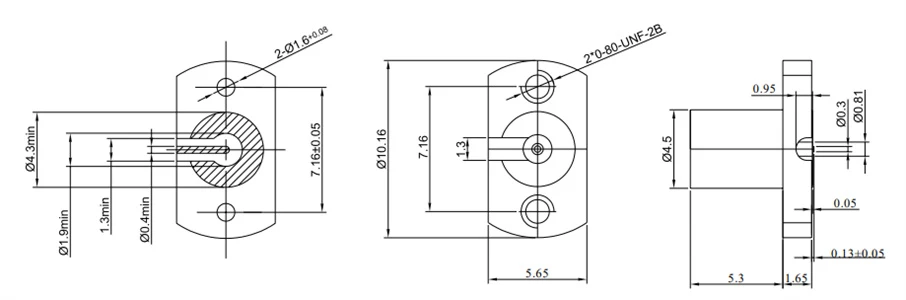

Fr 2- gpo-jfd216 |
Dc - 40 GHz |
1.50 |
Vis fikse |
Asye pur |
Siyal sifas yo |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- gpo-jfd 216-1 |
Dc - 40 GHz |
1.50 |
Vis fikse |
Asye pur |
Mwayen & pi ba siyal |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

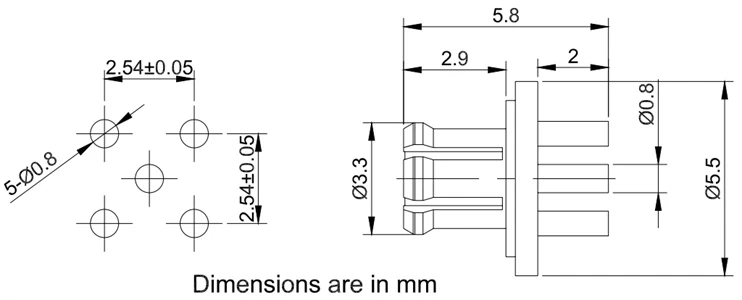

Fr 2- gpo-khd |
Dc - 18 Hz |
1.25 |
Katouch soude |
Kwiv lò plake |
N |
|

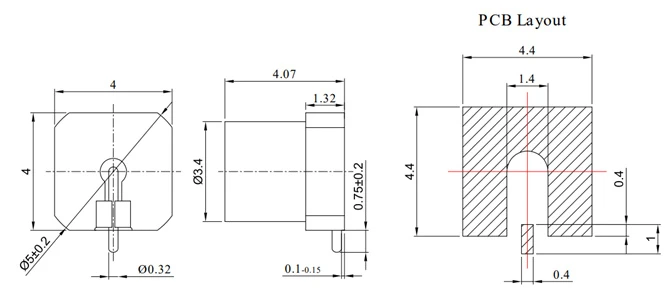

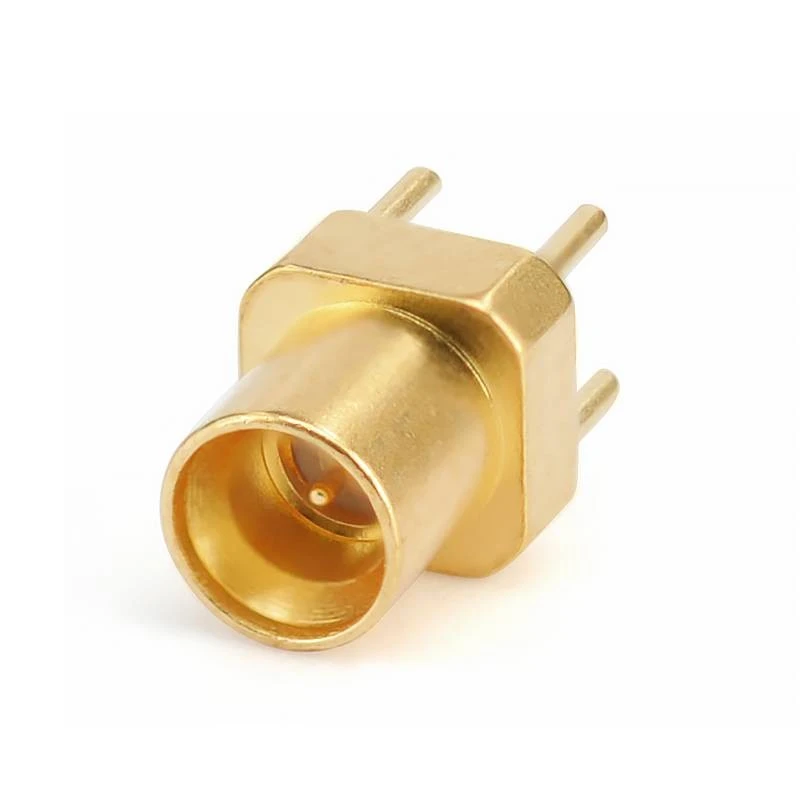

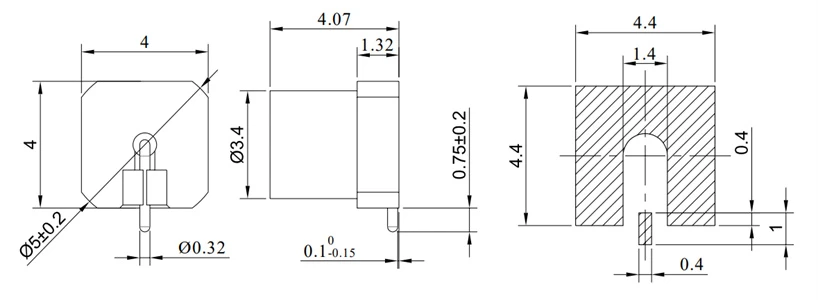

GPO (SMP) konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jhd15 |
Dc - 40 GHz |
1.50 |
Katouch soude |
Kwiv lò plake |
Limite Detent |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jfd 246- f |
Dc - 26.5 GHz |
1.45 |
Vis fikse |
Kwiv lò plake |
Plen detant |
|
|
 |
||||
|

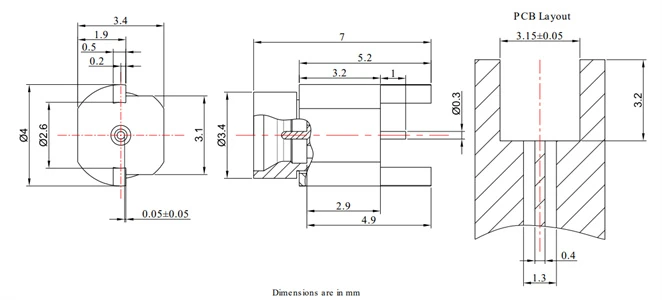

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jhd 23- f |
Dc - 26.5 GHz |
1.45 |
Katouch & Sifas soudaj |
Kwiv lò plake |
Plen detant |
|
GPO (SMP) konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jhd 23- l |
Dc - 26.5 GHz |
1.45 |
Katouch & Sifas soudaj |
Kwiv lò plake |
Limite Detent |
|
|
|
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jhd 23- s |
Dc - 26.5 GHz |
1.45 |
Katouch & Sifas soudaj |
Kwiv lò plake |
Dous |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gpo-jhd 2- s |
Dc - 26.5 GHz |
1.45 |
Katouch soude |
Kwiv lò plake |
Dous |
|
GPPO (Mini-SMP) konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gppo-jhd 1- s |
Dc - 65 GHz |
1.57@40G |
Sifas soude |
Kwiv lò plake |
Dous |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gppo-jhd1 |
Dc - 65 GHz |
1.57@40G |
Sifas soude |
Kwiv lò plake |
Plen detant |
|
|
 |
||||
|

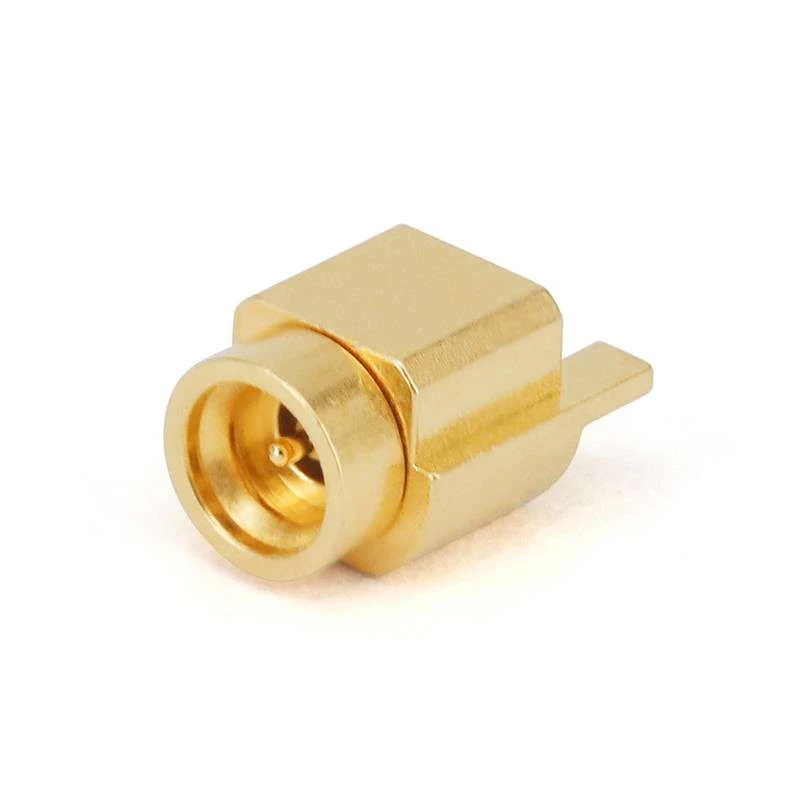

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gppo-jhd20r |
Dc - 40 GHz |
1.25 |
Orizontal sifas soudaj |
Kwiv lò plake |
Dous |
|
GPPO (Mini-SMP) & G3PO (SMPS) konektè PCB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- gppo-jhd-s |
Dc - 40 GHz |
1.50 |
Katouch soude |
Kwiv lò plake |
Dous |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Kalite koòdone |
|
Fr 2- G3PO-JHD 10-1 |
Dc - 100 GHz |
1.70 |
Orizontal sifas soudaj |
Kwiv lò plake |
Dous |
|

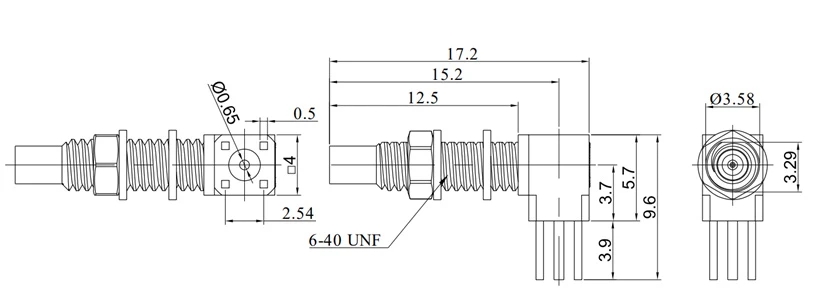

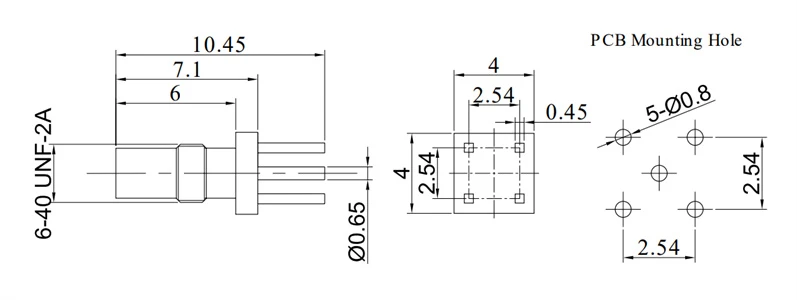

SSMC PCB konektè |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

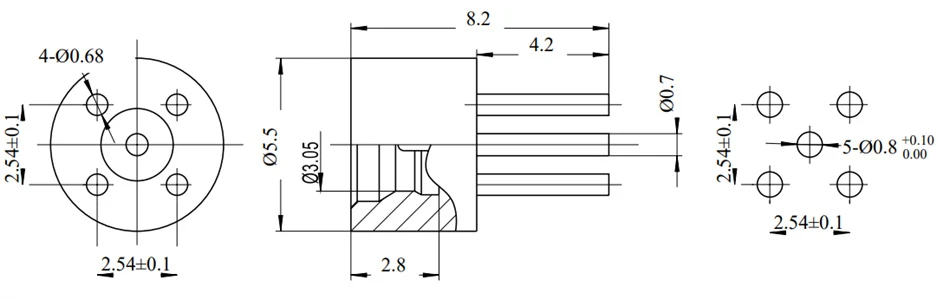

Fr 2- ssmc-jwhd1 |
Dc - 6 GHz |
1.35 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

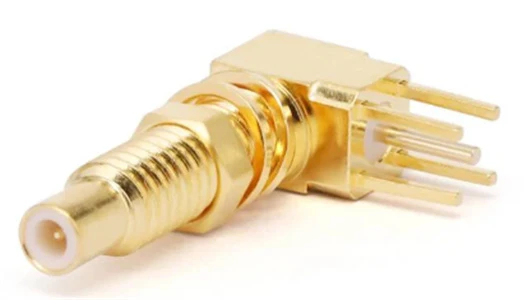

Fr 2- ssmc-jywhd5 |
Dc - 6 GHz |
1.35 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- ssmc-jhd2 |
Dc - 6 GHz |
1.35 |
Katouch soude |
Kwiv lò plake |
Dous |
|

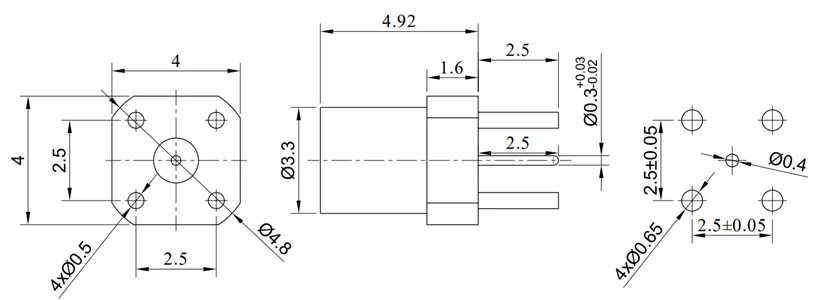

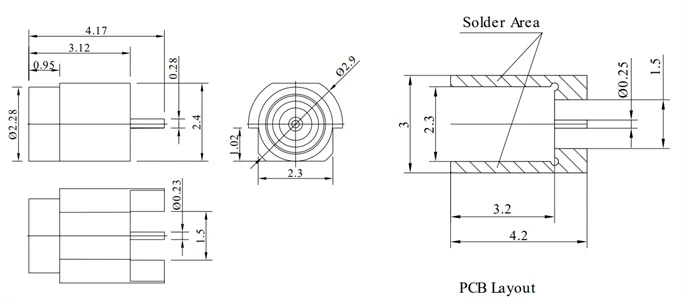

MMCX & MCX PCB konektè |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

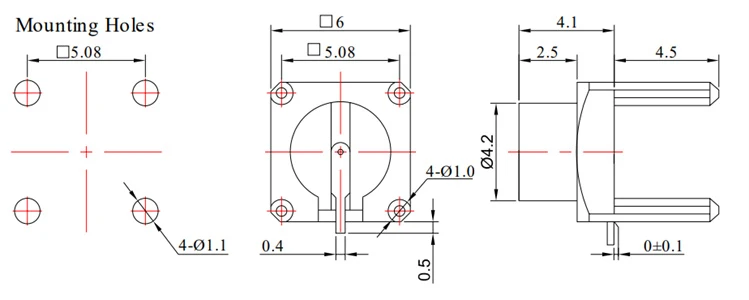

Fr 2- MCX-KHD101E |
Dc - 6 GHz |
1.30 |
Katouch soude |
Kwiv lò plake |
N |
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- mcx-kyd1e |
Dc - 6 GHz |
1.20 |
Klwazon mòn |
Kwiv lò plake |
N |
|
|
 |
||||
|

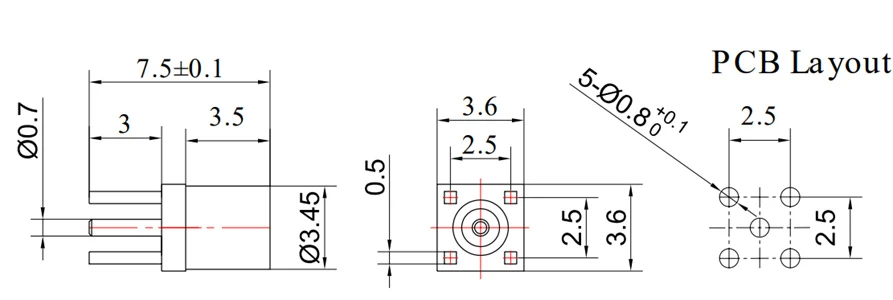

Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- mmcx-khd1e |
Dc - 6 GHz |
1.20 |
Katouch soude |
Kwiv lò plake |
N |
|

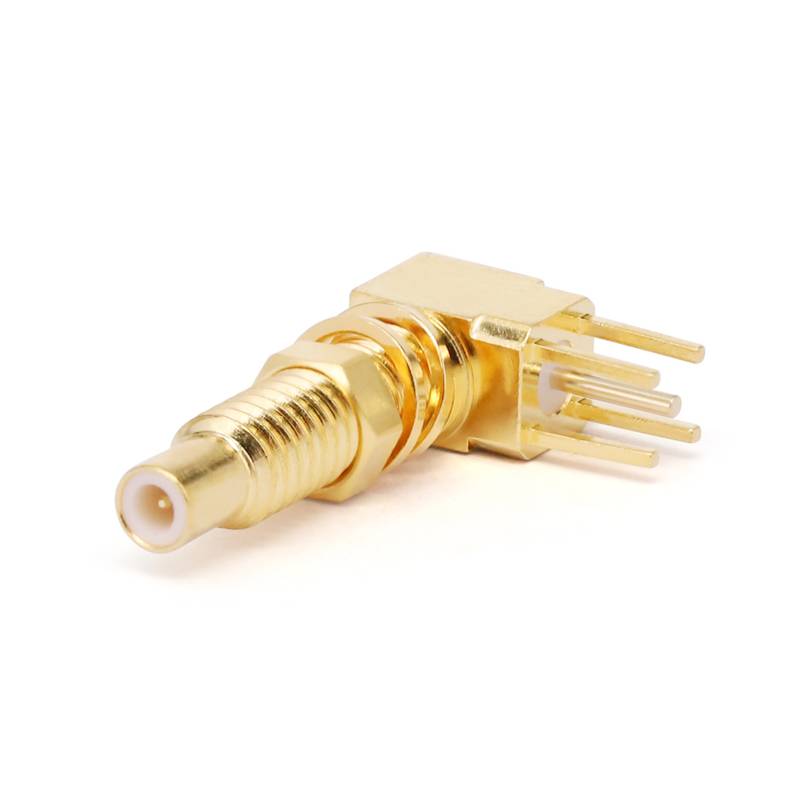

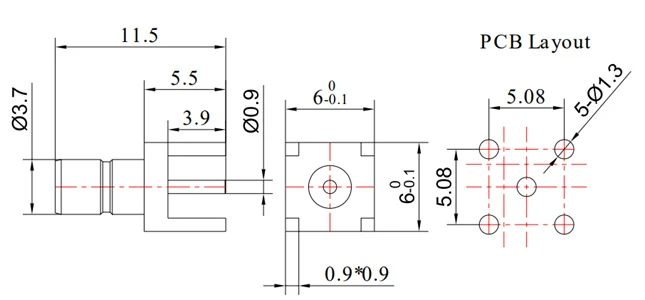

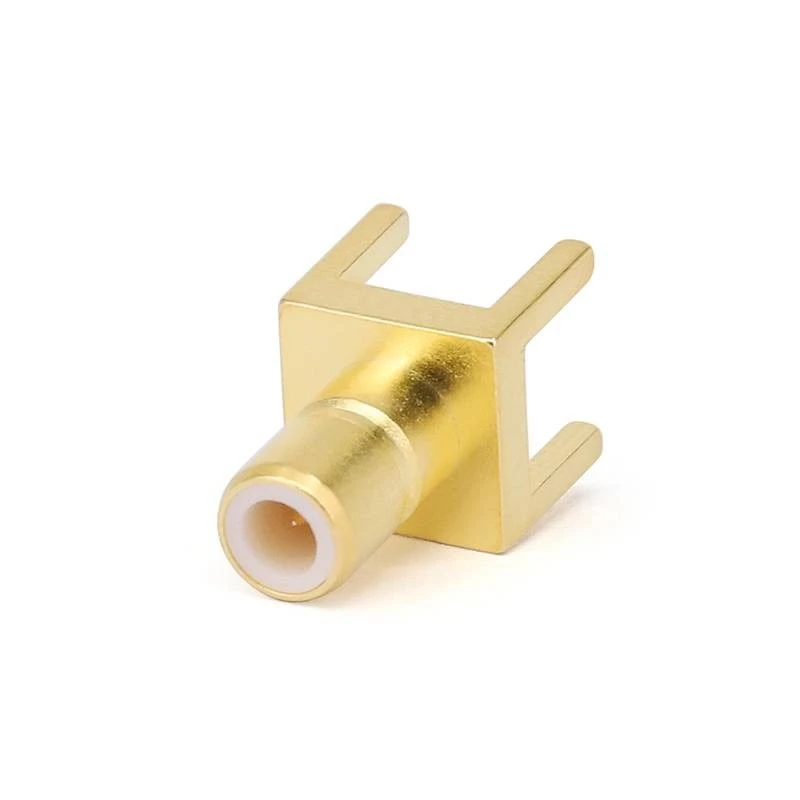

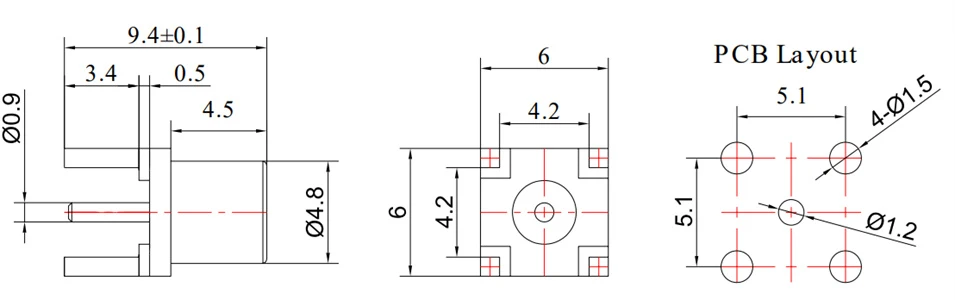

Konektè PCB SMB |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|

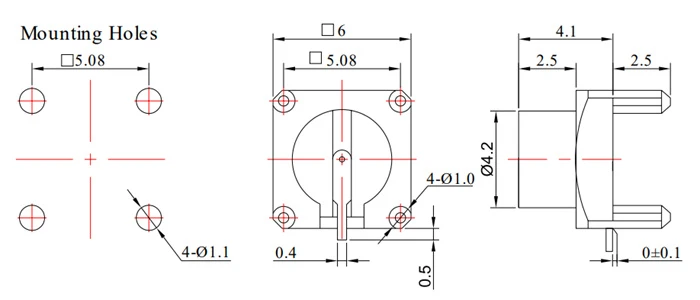

Fr 2- smb-jhd101e |
Dc - 6 GHz |
1.35 |
Katouch soude |
Kwiv lò plake |
N |
|
BNC PCB konektè |
|||||
|
|
 |
||||
|
Sku |
Abitid |
VSWR |
Enstalasyon |
Materyo |
Mòd siyal |
|
Fr 2- Bnc-ky -3 |
Dc - 4 GHz |
1.30 |
Klwazon mòn |
Kwiv ni plake |
N |
