Diferans ak koneksyon ant sikilatè RF ak izolatè RF

Prensip nan operasyon:

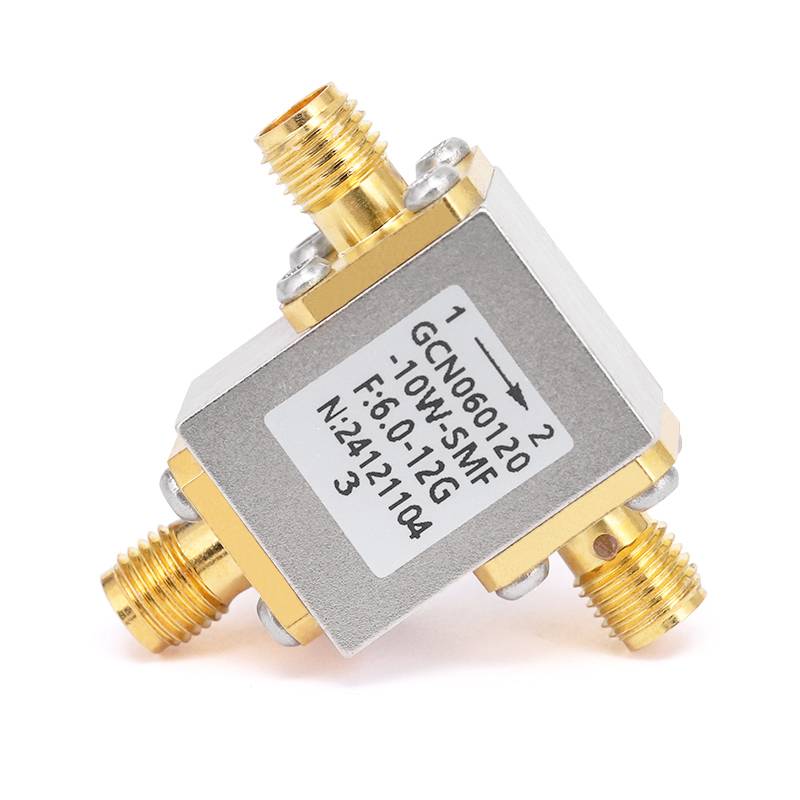

RF Circulator:

Yon sikilatè se yon aparèy twa pò (oswa plis) ki dirije siyal RF nan yon direksyon espesifik ant pò yo . li asire ke siyal koule soti nan yon pò nan pwochen an nan yon direksyon ki defini .

Travay la sikilatè ki baze sou efè yo linear nan materyèl mayetik . li tipikman konsiste de yon materyèl wotasyon ki pa lineyè makonnen nan yon jaden mayetik .

RF izolatè:

Yon izolatè se tipikman yon aparèy de-pò ki pèmèt siyal la koule soti nan yon pò nan yon lòt pandan y ap bloke nenpòt ki siyal soti nan retounen nan sous orijinal la .

Menm jan ak sikilatè a, yon izolatè sèvi ak materyèl mayetik pou operasyon li yo, men li sèlman gen de pò . izolatè a anpeche koule siyal ranvèse, izole sous la nan nenpòt ki siyal reflete ki ta ka lakòz domaj oswa entèferans .



Prensip fonksyònman kle: Materyèl mayetik

Tou de aparèy ogmanteMateryèl feromayetik(E . G ., ferit) anba yon estatik jaden mayetik . jaden an mayetik antrenpwopagasyon ki pa reciprocalnan siyal RF, siyifikasyon konpòtman siyal diferan lè vwayaje pou pi devan vs . bak . sa a ki pa Peye-resipwosite pèmèt:

Circulators nan wout siyal sekans ant pò .

Izolatè yo siprime siyal ranvèse (gwo diminisyon nan direksyon an ranvèse, pèt ki ba nan direksyon an pou pi devan) .



Aplikasyon pratik: ka reyèl itilize nan mond lan

Circulators:

Nan sistèm rada yo, yo separe siyal transmèt ak resevwa (transmetè → antèn → reseptè san entèferans) .

Nan rezo kominikasyon yo, yo pèmèt koule siyal bidirèksyonèl sou yon kanal sèl (e . g ., divize uplink/downlink siyal) .

Izolatè:

Pwoteje anplifikatè RF pa bloke pouvwa reflete soti nan charj mismatched (E . G ., antèn ak divès enpedans) .

Estabilize osilateur pa anpeche frekans rale ki te koze pa refleksyon chaj .



.
