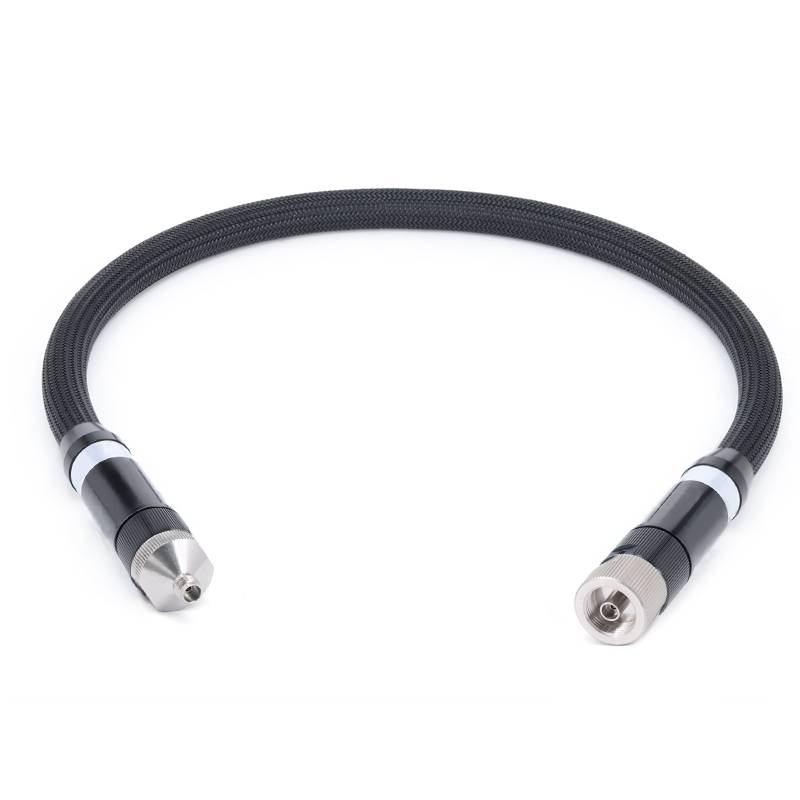

Poukisa Cables tès vektè rezo (VNA) tès yo souvan chè



Pri a wo nan câbles tès VNA se akòz yon varyete de faktè, ki gen ladan kondisyon pèfòmans sevè, materyèl espesifik, pwosesis manifakti-wo presizyon, ak-wo kalite kontwòl . Ann analize li nan men anpil aspè:



1. Requirements for High Performance SpecificationsThe working frequency of VNA test cables typically covers (from MHz to GHz), while maintaining a high integrity of signal transmission to ensure the stability of measured S-parameters, insertion loss, standing wave, and phase matching parameters.Lower insertion loss: In some high-frequency ranges (>40 GHz), pi ba pèt dielèktrik kapab tou afekte rezilta mezi . câbles yo bezwen sèvi ak ba-dansite materyèl dielèktrik asire maksimòm rediksyon nan pèt transmisyon siyal .Câbles dwe kenbe yon presi karakteristik enpedans (anjeneral 50Ω) ak varyasyon minim atravè tout longè a ak frekans ranje . Nenpòt ki enpedans dezekilib pral prezante erè, se konsa tolerans yo dimansyon nan kondiktè ak dielectrics dwe rive nan nivo mikrometrik la (tipikman ± 0 {{3} 001 001 nanch).



Faz estabilite:Nan tès woutin RF, estabilite nan kab la tès yo itilize se yon faktè enpòtan yo konsidere asire mezi egzat ak repete . ki estab la ak faz-ki estab kab gen karakteristik sa yo: li ka asire swiv faz bon ak chanjman nan tanperati a, ki ka diminye erè ki rete a ak ensèten; Menm si se kab la itilize pou yon tan long ak se toujou ap deplase ak bese anpil fwa, pèt li yo ak estabilite faz pa pral chanje siyifikativman {{2}



Pwopriyete ekselan pwoteksyon VNA a:Sa a pèmèt tout kalite entèferans elektwomayetik ak flit siyal yo dwe bloke nan tout tan nan sistèm tès la . Ki jan nou ka gen pi bon pwoteksyon pèfòmans ak rezistans flit? Premye a tout, kab la ta dwe adopte yon estrikti milti-kouch pwoteksyon, anjeneral, ki gen ladan metal kouch kouch ak kouch papye metal, omwen 2 oswa plis kouch nan pwoteksyon estrikti kouch . pèfòmans nan pwoteksyon nan rf kowaksyal câbles se tou ki gen rapò ak faktè tankou ou a. Ka amelyore konduktiviti a ak estabilite nan kouch nan pwoteksyon, kidonk amelyore pèfòmans nan pwoteksyon nan kab la .



2. Materyèl Espesyal: Materyèl yo itilize pou manifakti a nan câbles VNA dwe satisfè estanda bon jan kalite strik satisfè kondisyon pèfòmans-wo frekans: kondiktè santral: Sèvi ak wo-pite oksijèn-gratis kwiv oswa ajan-plake kwiv diminye pèt efè po nan frekans segondè {{4} Fil trese: sèvi ak ajan-plake papye kwiv vlope kouch, ak epesè chak seksyon yo te trè inifòm ak konsistan . Lè sa a, ajoute yon kouch nan trese ajan-plake fil kòb kwiv mete, byen ak uniformly tise yo reyalize pi bon pwoteksyon efikasite {{10} aro artile, anrejistrè a, anlè a, yon ti bout tan an, {10} uncon artile nan men yo, yo te fè yon ti bout tan. Itilize yon konsepsyon tòde-gratis asire rezistans maksimòm konpresyon, fòs rupture, ak rezistans Torsion nan kab la tès, bay li yon lavi sèvis eksepsyonèlman long .



3. Faktori Precision ak Design Pwosesis

Konsepsyon an ak pwodiksyon nan câbles VNA mande pou mikrometrik-nivo presizyon:

Tolerans dimansyonèl: Jeyometri yo nan kondiktè enteryè, dielectrics, ak gwo plak pwotèj ekstèn yo dwe inifòm pou fè pou evite chanjman enpedans . pou egzanp, konsantrikite nan enteryè ak kondiktè ekstèn (yo anpeche refleksyon ki te koze pa eksantrisite) bezwen yo dwe kontwole nan ranje a mikrometrik .}}

Estrikti konplèks: Anpil câbles wo-frekans adopte desen avanse, tankou 塑形 estrikti pou estabilite faz ak ba-dansite PTFE diminye pwa ak pèt .

High-presizyon asanble manyèl: Eleman kritik nan câbles ultra-segondè-frekans (tankou konektè) ka mande pou asanble manyèl ak debogaj satisfè espesifikasyon, ki ogmante depans travay .



4. Konektè High-Pèfòmans

Konektè yo se yon pati enpòtan nan câbles VNA, ak konektè mal fè ka yon gwo sous erè mezi . yo mande pou:

Precision D ': Konektè (tankou SMA, 3 . 5 mm, 2.4 mm, 1.85 mm) yo machined soti nan kwiv segondè-klas oswa kwiv beryllium (ki gen sezon prentan-tankou pwopriyete) ak tolerans kontwole nan ± 0.0001 pous.

Tretman PLATING: Gold oswa Rodyòm PLATING (5-50 microinches epè) asire rezistans ki ba kontak, rezistans korozyon, ak repete pèfòmans kwazman (kritik pou kalibrasyon) .

Tès ak verifikasyon: Chak Connector bezwen yo dwe teste pou vòltaj kanpe rapò vag (VSWR), pèt ensèsyon, ak durability mekanik (dè milye de ensèsyon/sik ekstraksyon), ki ogmante tan pwodiksyon .



5. anviwònman durability

Cables VNA bezwen kenbe tèt ak kondisyon piman bouk nan laboratwa, faktori, oswa tès jaden:

Fleksibilite ak fyabilite: Yo dwe kenbe tèt ak repete koube, trese, ak fwotman san degradasyon nan pèfòmans . Sa a mande pou ranfòse desen sipò entèn ak dirab lanvlop .

Tanperati ak rezistans move tan: Materyèl yo dwe rete estab anba yon ranje tanperati lajè, anviwònman imid, ak ekspoze a pwodwi chimik (tankou lwil ak solvants) . Se poutèt sa, yo te itilize plastik jeni chè ak elastomè yo
