Cables tès VNA
Seri asanble kab tès VNA Flexirf la fèt pou bay kliyan yo ak valè mezi repete ak egzak rezo vektè (VNA) valè mezi .
Nan senaryo tès yo nan analisè rezo vektè (VNAs), vilnerabilite a nan Precision kowaksyal interfaces ki depi lontan te yon defi endistri .
Dekri teren
Pwodwi Entwodiksyon
Seri asanble kab tès VNA Flexirf la fèt pou bay kliyan yo ak valè mezi repete ak egzak rezo vektè (VNA) valè mezi .
Nan senaryo tès yo nan analisè rezo vektè (VNAs), vilnerabilite a nan Precision kowaksyal interfaces ki depi lontan te yon defi endistri . lè câbles tès tradisyonèl yo sibi souvan ploge/unplugging, koube, oswa estrès mekanik, estrikti entèn yo nan antant-yo, ki gen pouw dwèt yo, ki gen pouw dapre yo, yo pa gen okenn. nan pèfòmans elektrik akòz konsantrasyon estrès . sa a dirèkteman afekte presizyon tès epi yo ka menm lakòz echèk ekipman .
Karakteristik estrikti pwodwi
Baze sou klasifikasyon frekans, gen:
26 . 5GHz 3.5mm koòdone kab asanble, 40GHz 2.4mm asanble kab, 67GHz 1.85mm asanble kab NMD.
Sa yo rele NMD asanble kab prezante regwone konektè ranfòse pou interfaces yo . konsepsyon sa a asire ke se estrès mekanik pandan itilize prensipalman absòbe pa ekstèn eleman yo ranfòse, anpeche domaj nan presizyon kowaksyal la .
Aplikasyon pwodwi

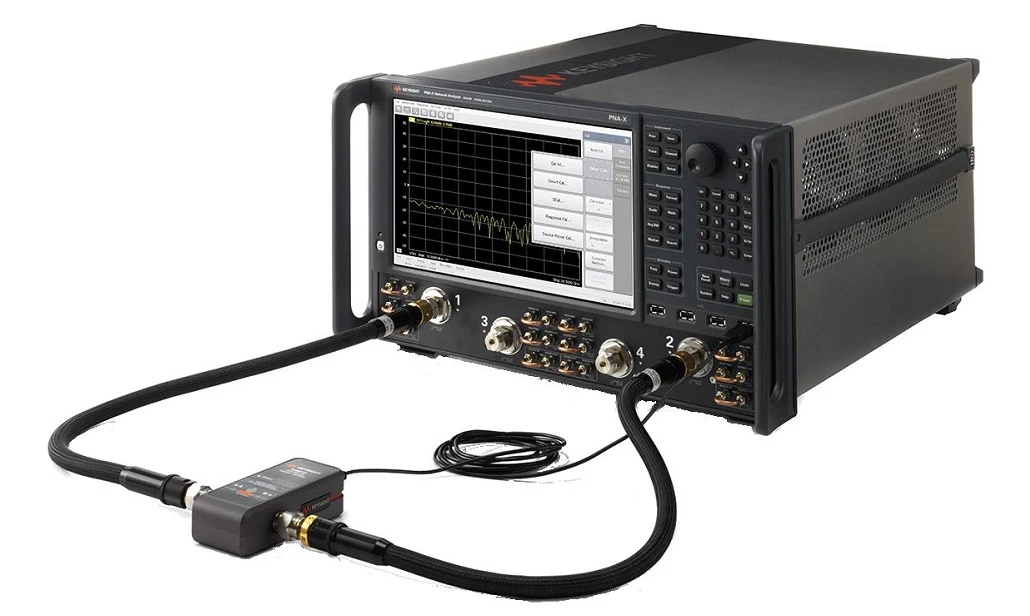

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other senaryo .
Nòt enpòtan
1. Pou asanble kab longè koutim, tanpri pa bliye kite enfòmasyon longè ou sou paj kesye a;
2. Tout asanble kab yo ka bay ak faz-matche pè oswa gwoup; Si ou bezwen câbles yo dwe faz matche, tanpri voye imèl nou: sales@flexirf.com
Pwodwi done spesifikasyon
|
Konfigirasyon |
|
|
Connector 1 Kalite |
Nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Connector 1 enpedans |
50 om |
|
Connector 1 polarite |
Estanda |
|
Connector 2 kalite |
Nmd3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm |
|
Connector 2 enpedans |
50 om |
|
Connector 2 polarite |
Estanda |
|
Connector Mount Metòd |
Okenn |
|
Connector style kò |
Tou dwat |
|
Enfòmasyon sou materyèl yo |
|
|
Sant kontak |
Kwiv lò plake, berilyòm lò kwiv plake |
|
Kontak ekstèn |
Asye pur pasivated |
|
Kò |
Asye pur pasivated |
|
Dielèktrik |
PTFE |
|
Done anviwònman |
|
|
Range Tanperati |
-40 degre nan +165 degre |
|
2011/65/Inyon Ewopeyen (ROHS) |
Konfòme |

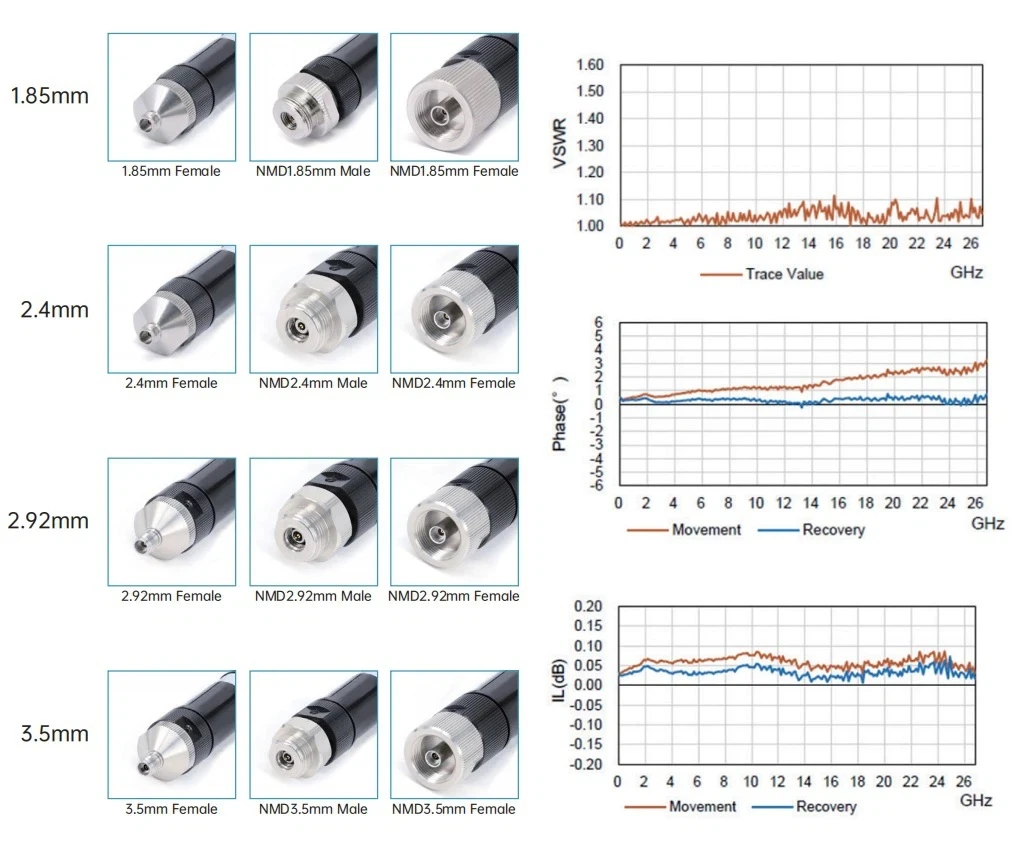

Kalite pwodwi
|
Cables tès VNA |
|||||
|
|
|||||
| Modèl komen ak endikatè teknik | |||||
|
Pòtre |
Sku |
Connector 1 |
Konektè 2 |
Freqency |
Retounen Pèt/VSWR |
 |
Vna -35 f35f -630 |
3.5mm NMD Fi |
3.5mm fi |
Dc -26.5 GHz |
1.30 |
 |
Vna -35 M35f -630 |
3.5mm NMD Fi |
3.5mm NMD gason |
Dc -26.5 GHz |
1.30 |
 |

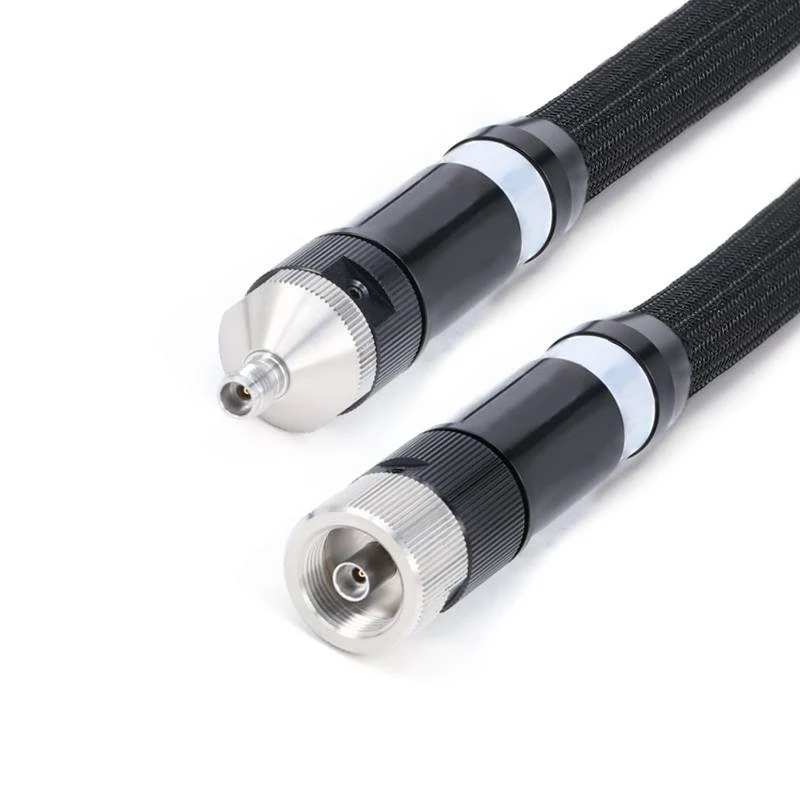

Vna -292 F292F -630 |
2.92mm NMD Fi |
2.92mm fi |
Dc -40 GHz |
1.30 |
 |

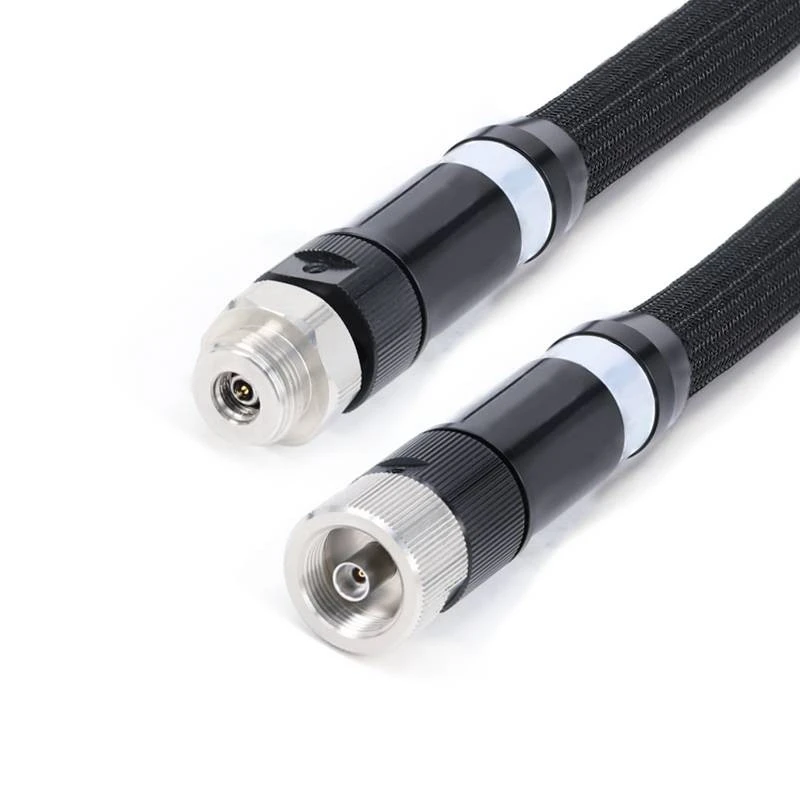

Vna -292 M292F -630 |
2.92mm NMD Fi |
2.92mm NMD Fi |
Dc -40 GHz |
1.30 |
 |
Vna -24 F24f -630 |
2.4mm NMD Fi |
2.4mm fi |
Dc -40 GHz |
1.35 |
 |
Vna -24 M24f -630 |
2.4mm NMD Fi |
2.4mm NMD gason |
Dc -50 GHz |
1.35 |
 |

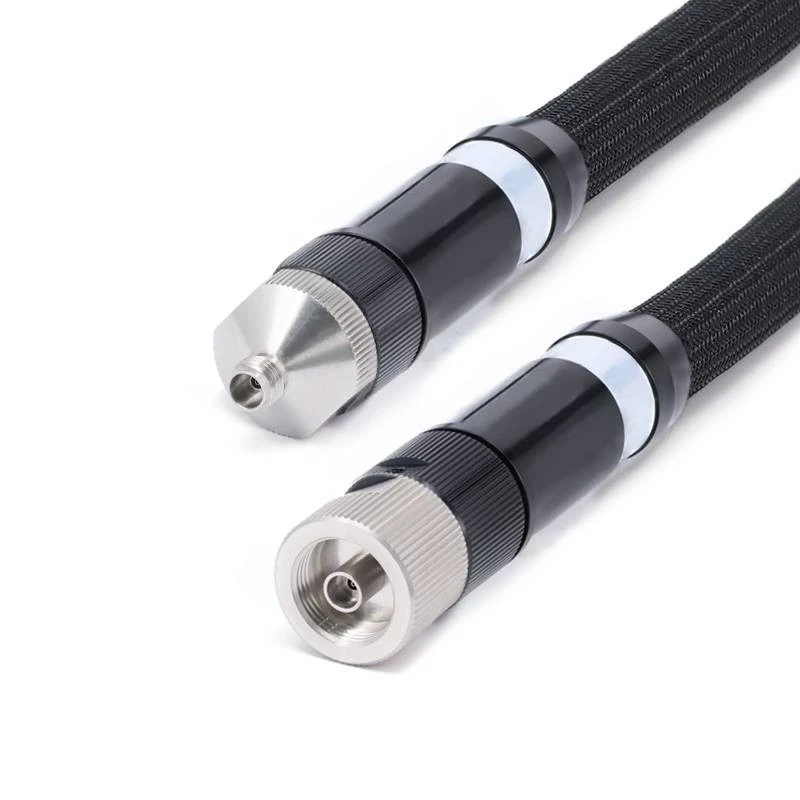

Vna -185 F185f -630 |
1.85mm NMD Fi |
1.85mm fi |
Dc -67 GHz |
1.50 |
 |

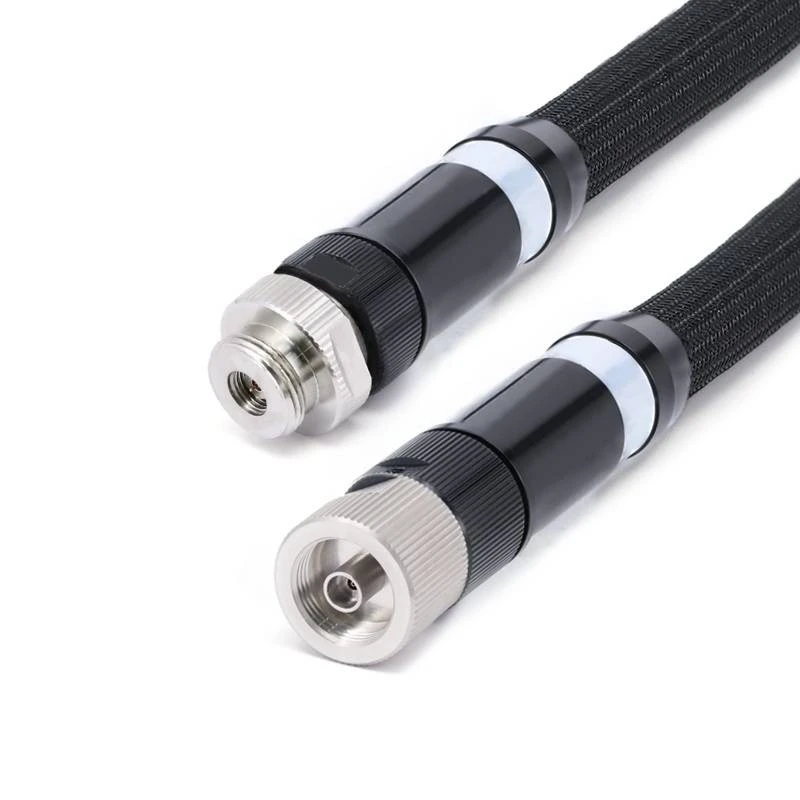

Vna -185 F185M -630 |
1.85mm NMD Fi |
1.85mm NMD gason |
Dc -67 GHz |
1.50 |
