Tout bagay sou konektè SMA



Connector a SMA se yon lajman itilize RF Connector kowaksyal, ki renome pou pèfòmans segondè li yo ak adaptabilite . li te devlope pa Bendix Scintilla nan ane 1950 yo, ak non an "SMA" pou yo travay nan yon gwo twou san fon nan travay yo nan travay ki gen rapò ak OPERTINGS OPERTINGS OPERTINGS OPERTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS AUPTINGS OPERTINGS AUPTINGS AUPTINGS OPERTINGS AUPTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTINGS OPERTING. siyal .



1. karakteristik prensipal nan konektè SMA

Gwosè: konektè SMA gen yon estrikti kontra enfòmèl ant ak yon dyamèt kondiktè ekstèn nan 0 . 141 pous, fè yo apwopriye pou aplikasyon pou ak espas limite.

Ranje frekans: yo tipikman opere jiska 18 GHz, byenke gen kèk vèsyon pèfòmans-wo ka rive jwenn 26 . 5 GHz oswa menm pi wo.

Enpedans: Pifò konektè SMA yo se 50 om, ki se konfigirasyon an estanda pou RF ak sistèm mikwo ond .

Mekanis kouti: adopte yon konsepsyon kouti fil ak 1/4 pous, 36 fil pou chak pous UNC fil, asire yon koneksyon fèm ak ki estab ak rezistans Vibration fò .

Materyèl SMA ak pwosesis tretman sifas yo

Se koki a anjeneral te fè an kwiv ak asye pur, epi yo ka plake (tankou nikèl, lò) amelyore rezistans korozyon ak konduktivite .

Kondiktè sant lan ka kwiv, kwiv, oswa kwiv beryllium, ak yon sifas lò-plake reyalize pi bon transmisyon siyal .

Rapò Voltage kanpe Vag (VSWR): Konektè SMA-wo kalite gen yon VSWR ki ba (tipikman anba a 1 . 2: 1 anba a 12 GHz), sa vle di transmisyon siyal efikas ak refleksyon minim.



2. Kalite konektè SMA

Konektè SMA vini nan konfigirasyon divès kalite kostim aplikasyon pou diferan:

Dapre kalite pò yo, yo ka divize an: Creole Port SMA, Quick-Connect SMA, ak ranvèse polarite SMA .

Dapre estil estriktirèl yo, yo ka divize an kalite dwat ak dwa-ang . konektè dwat yo te itilize pou koneksyon seri, pandan y ap dwa-ang kalite yo apwopriye pou espas ki sere . {{4}

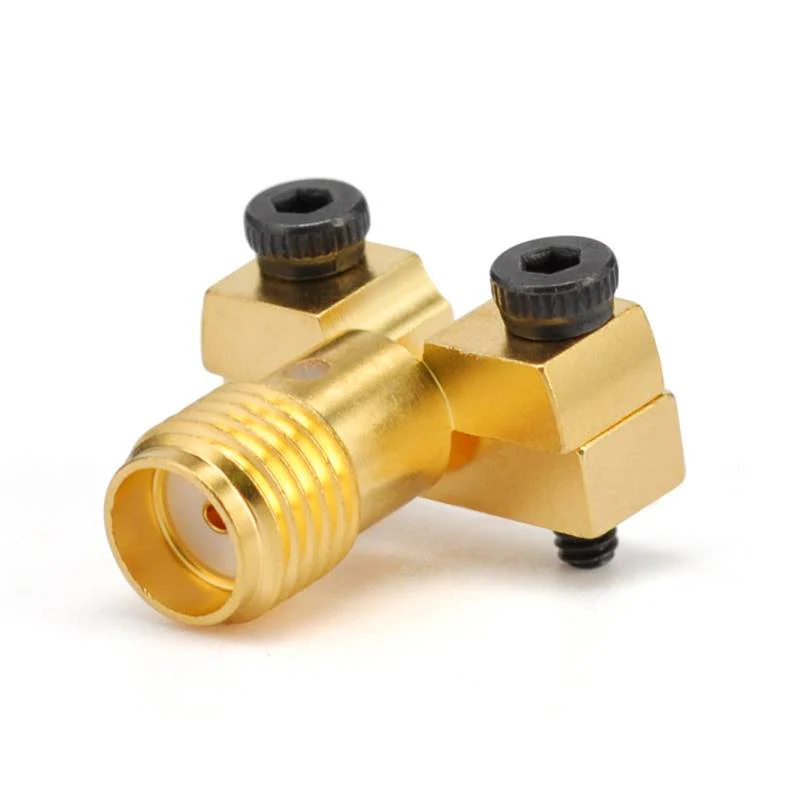

Dapre metòd enstalasyon yo, yo ka divize an regilye ak panèl-mòn kalite . konektè panèl-mòn yo fèt pou enstalasyon sou panno oswa kloti, ak divès kalite tankou 2- flan twou, 4-



3. Itilizasyon komen nan SMA

Nan jaden telekominikasyon yo, konektè SMA yo lajman itilize nan estasyon baz telefòn mobil, sistèm satelit, ak ekipman kominikasyon san fil .

Nan ekipman tès yo, yo yo te itilize nan aparèy tès tankou osiloskop, analis rezo, ak dèlko siyal .

Nan sistèm antèn, konektè SMA yo souvan itilize pou konekte antèn nan sistèm san fil .

Nan sikwi RF yo, yo jwenn nan anpil aparèy RF tankou anplifikatè, filtè, ak melanje .

Nòt



4. kapasite manyen pouvwa:

Malgre ke konektè SMA yo apwopriye pou ba-pouvwa ak medyòm-pouvwa sistèm RF yo, yo ka pa apwopriye pou aplikasyon pou wo-pouvwa . pou pi wo senaryo pouvwa, lòt konektè tankou N-kalite oswa 7/16- kalite ka pi apwopriye .}

Durability mekanik: Konpare ak kèk pi gwo konektè, konektè SMA yo relativman frajil, espesyalman an tèm de aliyman PIN ak reziste estrès mekanik . Se poutèt sa, yo ta dwe pran swen siplemantè pandan manyen ak enstalasyon .



Konpatibilite: Lè w ap chwazi konektè SMA, asire ke konektè yo gason ak fi matche ak an tèm de gwosè fil ak enpedans asire yon koneksyon bon . yo kapab tou konekte ak 2 . 92mm ak 3.5mm pò.
