Asanble kab semi-rijid
Asanble kab semi-rijid yo se pwodwi pèfòmans-wo lajman ki itilize nan frekans lan radyo (RF) ak jaden mikwo ond, ki kapab satisfè yon varyete de koneksyon konplèks ak kondisyon transmisyon siyal . estrikti a semi-rijid pèmèt kab la kenbe yon fòm fiks .}
Dekri teren
Asanble kab semi-rijid
Asanble kab semi-rijid yo se pwodwi pèfòmans-wo lajman ki itilize nan frekans lan radyo (RF) ak jaden mikwo ond, ki kapab satisfè yon varyete de koneksyon konplèks ak kondisyon siyal transmisyon . estrikti nan semi-rijid pèmèt yo kenbe yon lòt fwa, li se yon fwa yo te fè yon lòt fwa, li se yon fwa yo te fè yon lòt fwa pou yo kenbe yo, li se yon fwa pou yo fè yon lòt fwa pou yo kenbe yo, li se yon fwa pou yo fè yon lòt fwa, li ka fè yon lòt fwa pou yo te ka fè yon lòt fwa, li ka fè yon lòt fwa. Transmisyon . Se poutèt sa, li apwopriye pou sistèm fil elektrik konplèks ak kondisyon estabilite segondè .
Pwodwi Entwodiksyon
Pwodwi a vini nan yon pakèt domèn modèl . Pran seri a FR710S & FR710/zantray - 085 086 "kòm yon egzanp . diferan modèl yo apwopriye pou frekans diferan ak aparèy smmsms .}}}} DC a 26.5GHz, ak yon retou pèt/vòltaj kanpe rapò vag nan 1.30.
Se kontak la sant te fè an lò-plake kwiv oswa lò-plake kwiv berillium . pou kontak la deyò, ou ka chwazi nan lò-plake kwiv, lò-plake kwiv beryllium, passivated asye pur, {{5} PEI oswa PTFE . Kondiktè santral kab la se an ajan-plake kwiv-rekouvèr asye, ak kouch la posibilite se solid Ptfe {{10}
Aplikasyon pwodwi
Akòz pèfòmans ekselan yo, semi-rijid asanble kab jwe yon wòl enpòtan anpil nan jaden anpil ak kondisyon sevè pou transmisyon siyal . yo lajman itilize nan divès endistri tankou kominikasyon, elektwonik, ak avyon .
Ekipman gè elektwonik bezwen opere nan entansite entansite elektwomayetik anviwònman . efikasite nan gwo pwoteksyon ak ki estab pèfòmans elektrik nan semi-rijid kab asanble fè yo yon chwa ideyal pou koneksyon entèn nan ekipman elektwonik lagè .}
Nan sistèm yo konplèks nan veso espasyèl, semi-rijid asanble kab yo te itilize konekte enstriman mizik ak divès kalite aparèy .
Nòt enpòtan
1. Pou asanble kab longè koutim, tanpri pa bliye kite enfòmasyon longè ou sou paj kesye a;
2. Tout asanble kab yo ka bay ak faz-matche pè oswa gwoup; Si ou bezwen câbles yo dwe faz matche, tanpri voye imèl nou: sales@flexirf.com
Pwodwi done spesifikasyon
|
Konfigirasyon |
|
|

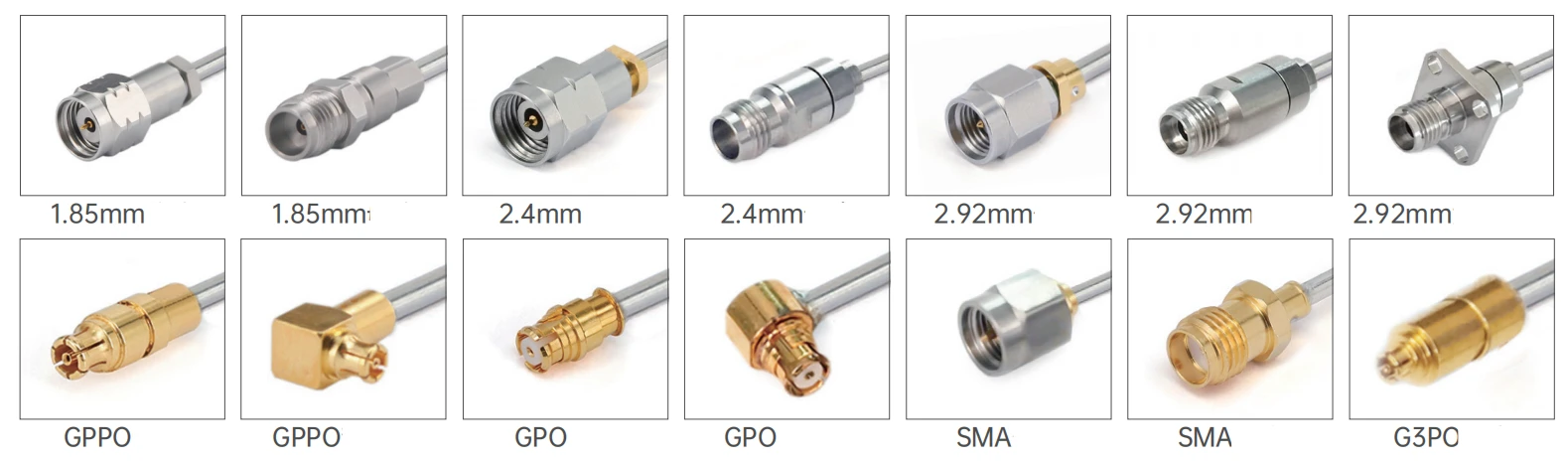

Connector 1 Kalite |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
Connector 1 enpedans |
50 om |
|
Connector 1 polarite |
Estanda |
|
Connector 2 kalite |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Connector 2 enpedans |
50 om |
|
Connector 2 polarite |
Estanda |
|
Connector Mount Metòd |
Okenn |
|
Connector style kò |
Ang dwat ak dwa |
|
Enfòmasyon sou materyèl yo |
|
|
Sant Kontak |
Kwiv lò plake, berilyòm lò kwiv plake |
|
Kontak ekstèn |
Kwiv lò plake, berilyòm lò kwiv plake, asye pur pasivated |
|
Kò |
Kwiv lò plake, berilyòm lò kwiv, asye pur pasivated |
|
Dielèktrik |
Pei/ptfe |
|
Done anviwònman |
|
|
Range Tanperati |
-40 degre nan +125 degre |
|
2011/65/Inyon Ewopeyen (ROHS) |
Konfòme |
|
Espesifikasyon kab |
|
|
Sant kondiktè |
Ajan plake copperweld |
|
Dielèktrik |
Solid PTFE |
|
Levit |
Okenn oswa fep |
|
Kapasite (PF/M) |
95.1 |
|
Vitès nan pwopagasyon (%) |
70 |
|
Pwoteksyon efikasite |
<-100dB @ 1GHz |
|
Pouvwa manyen |
10watt @ 18GHz nan nivo lanmè, vswr1.0 |
Kalite pwodwi
| FR710S & FR710/GUT -085 086 "seri semi-rijid kab asanble | ||||
 |
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
0.51±0.0127 |
|
|
2 |
Ensilatè |
Solid PTFE |
1.688±0.0254 |
|
|
3 |
Kondiktè ekstèn |
Copper konsèv/kwiv |
2.2±0.05 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Atenuasyon (db/m) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
Pouvwa (W) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
Modèl komen ak endikatè teknik |
|||||
 |
|||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|

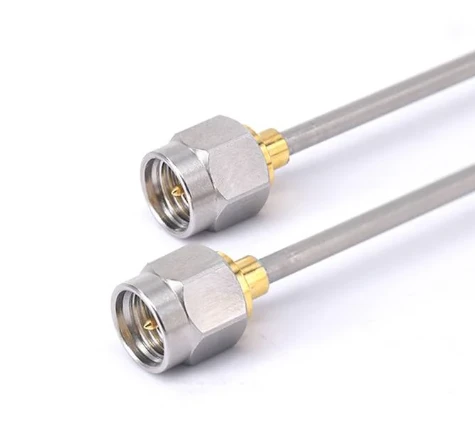

Fr710s-smmmm-xxx |
Sma gason |
Sma gason |
Dc -26.5 GHz |
1.30 |
|
|

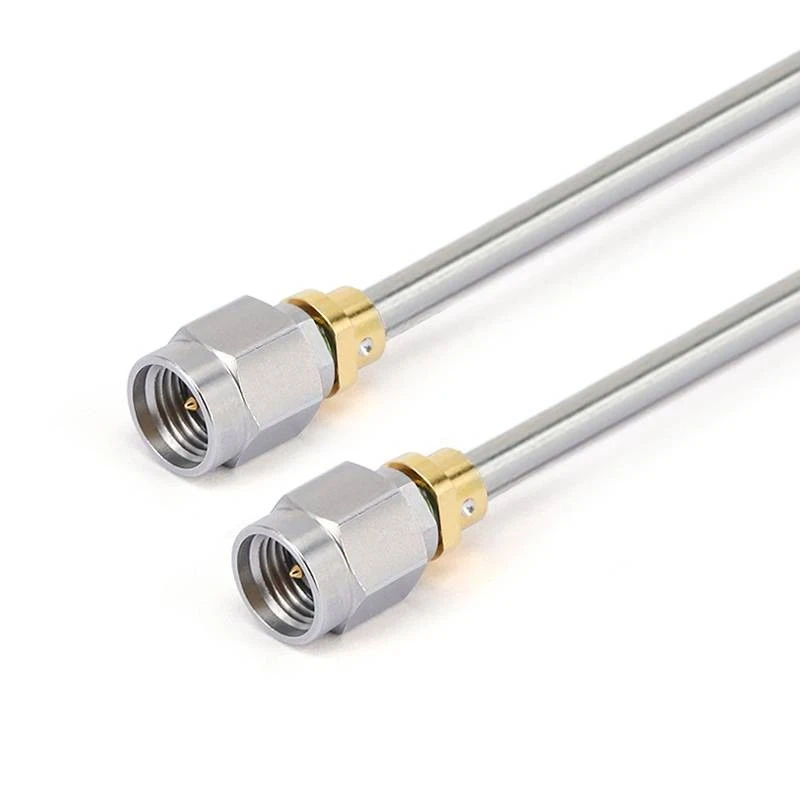

FR710S -292 M292M-XXX |
2.92mm gason |
2.92mm gason |
Dc -40 GHz |
1.35 |
|
|

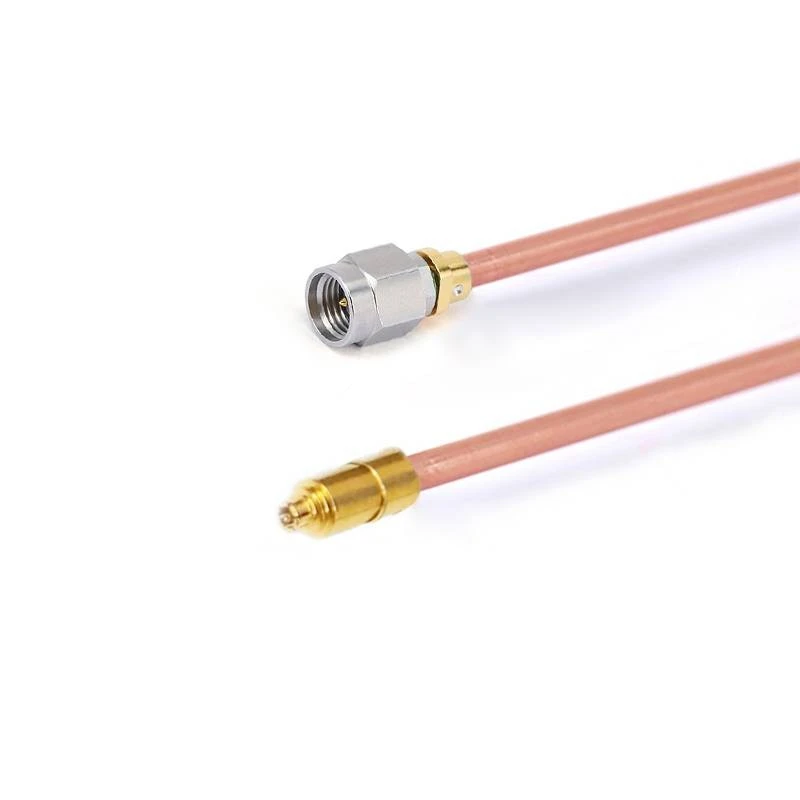

Fr 710-292 mg3pf-xxx |
2.92mm gason |
G3PO (SMPS) Fi |
Dc -40 GHz |
14dB |
|
|

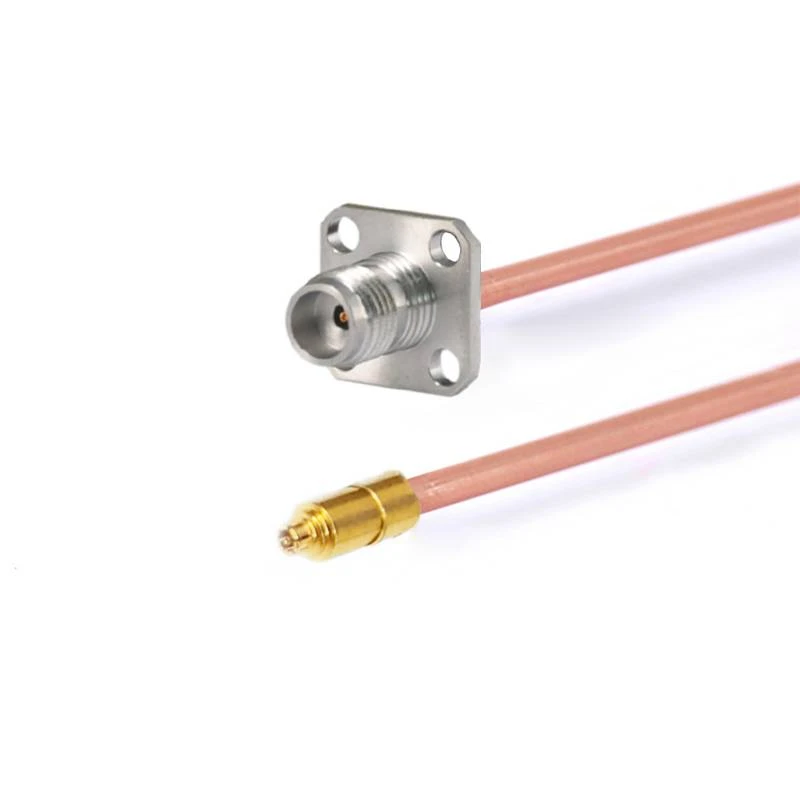

Fr 710-292 ffg3pf-xxx |
2.92mm gason ak 4 bride twou |
G3PO (SMPS) Fi |
Dc -40 GHz |
14dB |
|
|
Fr 710-185 mg3pf-xxx |
185mm gason |
G3PO (SMPS) Fi |
Dc -67 GHz |
10dB |
|
|
Fr 710-185 fg3pf-xxx |
185mm fi |
G3PO (SMPS) Fi |
Dc -67 GHz |
10dB |
|
|
Fr 710-185 ffg3pf-xxx |
185mm fi ak 4 bride twou |
G3PO (SMPS) Fi |
Dc -67 GHz |
10dB |
|
|

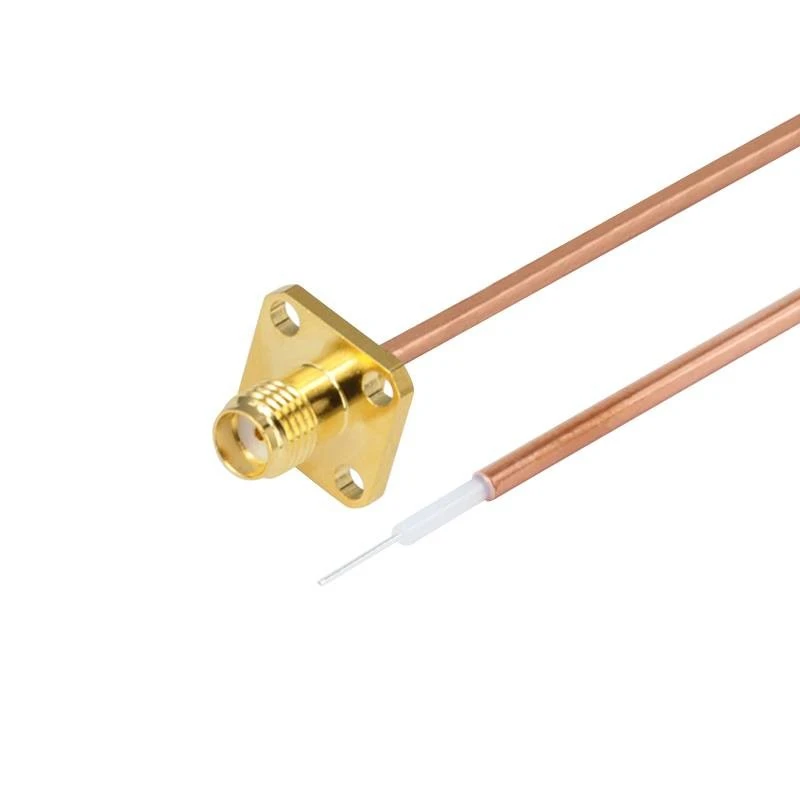

Fr 710- smff 000- xxx |
Sma fi ak 4 bride twou |
Ouvè |
Dc -18 GHz |
1.30 |
|
|
Fr 710- smff 000- xxx |
Sma fi |
Ouvè |
Dc -18 GHz |
1.30 |
|
|
Fr 710-292 f 000- xxx |
2.92mm fi |
Ouvè |
Dc -40 GHz |
1.35 |
|
|

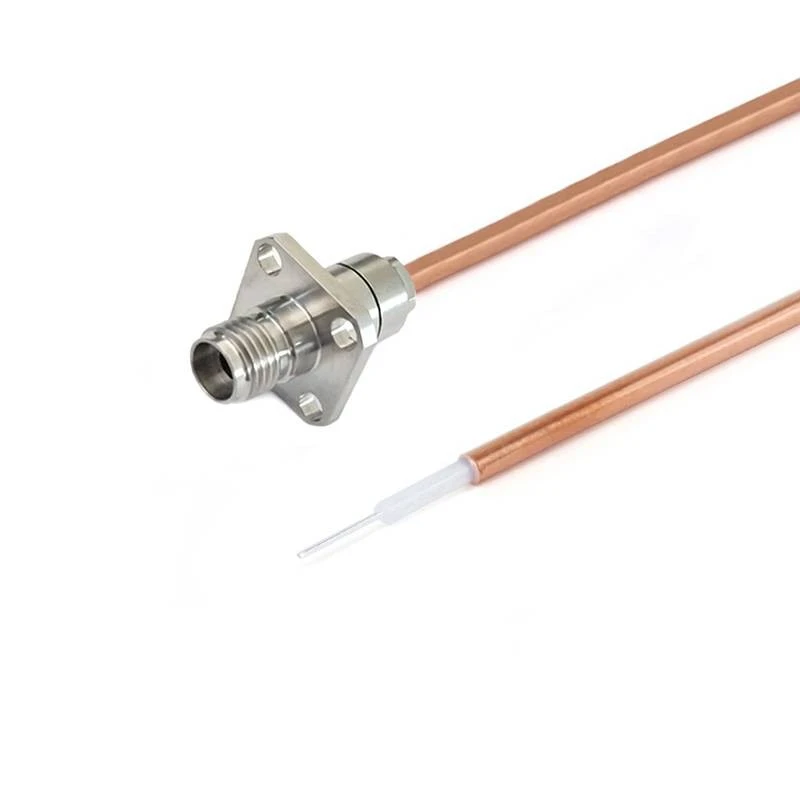

Fr 710-292 f 000- xxx |
2.92mm fi ak 4 bride twou |
Ouvè |
Dc -40 GHz |
1.35 |
|
|
Fr 710-24 f 000- xxx |
2.4mm fi |
Ouvè |
Dc -50 GHz |
1.44 |
|
|
Fr 710-24 ff 000- xxx |
2.4mm fi |
Ouvè |
Dc -50 GHz |
1.44 |
|
|
Fr 710-185 f 000- xxx |
1.85mm fi |
Ouvè |
Dc -67 GHz |
1.50 |
|
|
Fr 710-185 ff 000- xxx |
1.85mm fi ak 4 bride twou |
Ouvè |
Dc -67 GHz |
1.50 |
