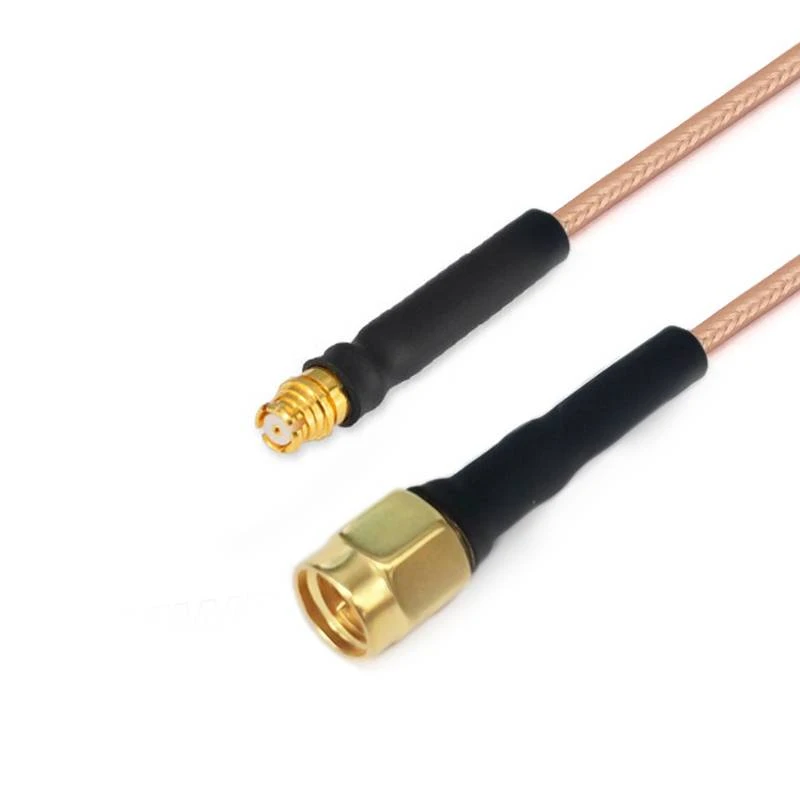

RG seri asanble kab
Seri RG asanble kab frekans (DC -3 GHz) se yon kalite eleman kab ak pèfòmans espesifik ak senaryo aplikasyon {{2}
Dekri teren
Pwodwi Entwodiksyon
Seri RG asanble yo ki ba-frekans kab (DC -3 GHz) se yon kalite eleman kab ak pèfòmans espesifik ak senaryo aplikasyon . pwoteksyon frekans yo klèman DC a 3GHz Band, Reyinyon Seri siyal yo Ranje nan seri sa a frekans {{4} RG174, RG316, ak RG 223.
RG Flexirf a ki ba - frekans câbles montre ekselan iminite entèferans elektwomayetik ak bon fleksibilite . Yo se lejè ak posede pwopriyete tankou segondè - rezistans tanperati, rezistans imidite, ak rezistans korozyon .}
Karakteristik estrikti pwodwi
Kondikatè enteryè yo nan seri RG ki ba - câbles frekans yo te fè nan milti -strand ajan - kouvwi kwiv asye rekouvèr (SCCS) {{3}
Dielectric:Extruded Solid Polytetrafluoroethylene (PTFE) . PTFE posede pwopriyete ekselan izolasyon elektrik, estabilite chimik, ak rezistans segondè-tanperati, ki ka efektivman izole kondiktè a soti nan anviwònman an ekstèn epi diminye flit siyal ak entèferans .}}
Plak pwotèj:Konstwi ak ajan plake kwiv (SPC) trese . kouch pwoteksyon sa a efektivman blòk ekstèn entèferans elektwomayetik soti nan penetrasyon enteryè kab la pandan y ap anpeche flit siyal entèn yo, asire transmisyon siyal ki estab ak entak .
Aplikasyon pwodwi
Endistriyèl jaden elektwonik:
Aplike nan ekipman automatisation endistriyèl, tankou transmisyon siyal-wo frekans nan detèktè, sistèm kontwòl endistriyèl, ak aparèy siveyans, satisfè bezwen yo nan segondè-presizyon kontwòl ak akizisyon done nan anviwònman endistriyèl .
Jaden Kominikasyon:
Itilize pou tès pwodiksyon nan aparèy kominikasyon (tankou telefòn mobil, modil wifi, GPS modil, osi byen ke koneksyon siyal ant antèn ak modil . li asire transmisyon siyal ki estab nan DC -3 GHz Frekans Band pou Ekipman Wireless Kominikasyon .}
Nòt enpòtan
1. Pou asanble kab longè koutim, tanpri pa bliye kite enfòmasyon longè ou sou paj kesye a;
2. Tout asanble kab yo ka bay ak faz-matche pè oswa gwoup; Si ou bezwen câbles yo dwe faz matche, tanpri voye imèl nou: sales@flexirf.com
Pwodwi done spesifikasyon
|
Konfigirasyon |
|
|

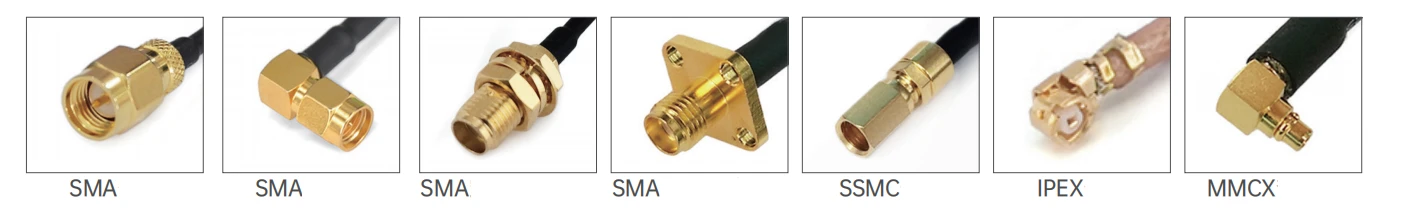

Connector 1 Kalite |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Connector 1 enpedans |
50 om |
|
Connector 1 polarite |
Estanda |
|
Connector 2 kalite |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Connector 2 enpedans |
50 om |
|
Connector 2 polarite |
Estanda |
|
Connector Mount Metòd |
Okenn |
|
Connector style kò |
Ang dwat ak dwa |
|
Enfòmasyon sou materyèl yo |
|
|
Sant Kontak |
Kwiv lò plake, berilyòm lò kwiv plake |
|
Kontak ekstèn |
Kwiv lò plake, berilyòm lò kwiv plake, asye pur pasivated |
|
Kò |
Kwiv lò plake, berilyòm lò kwiv, asye pur pasivated |
|
Dielèktrik |
PTFE |
|
Done anviwònman |
|
|
Range Tanperati |
-40 degre nan +165 degre |
|
2011/65/Inyon Ewopeyen (ROHS) |
Konfòme |
Kalite pwodwi
|
FRR3/RG316 RG Seri asanble kab (3GHz) |
||||||
|
|
Estrikti dyamèt materyèl (mm) |
|||||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
7x0.17±0.05 |
|||
|
2 |
Ensilatè |
PTFE |
1.56±0.05 |
|||
|
3 |
Anndan pwoteksyon |
Fil kwiv an ajan-plake |
1.95±0.05 |
|||
|
4 |
levit |
Fep |
2.56±0.13 |
|||
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Atenuasyon (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Pouvwa (W) |
340 |
170 |
113 |
88 |
68 |
|
Pwopriyete elektrik ak mekanik |
|||||||
|
Frekans (GHz) |
Enpedans (ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Vòltaj opere |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 degre ~ +200 degre |
15mm |
1200V |
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|
Frr 3- smmgpf-xxx |
Sma gason |
GPO Fi |
Dc -3 GHz |
1.25 |
|
|

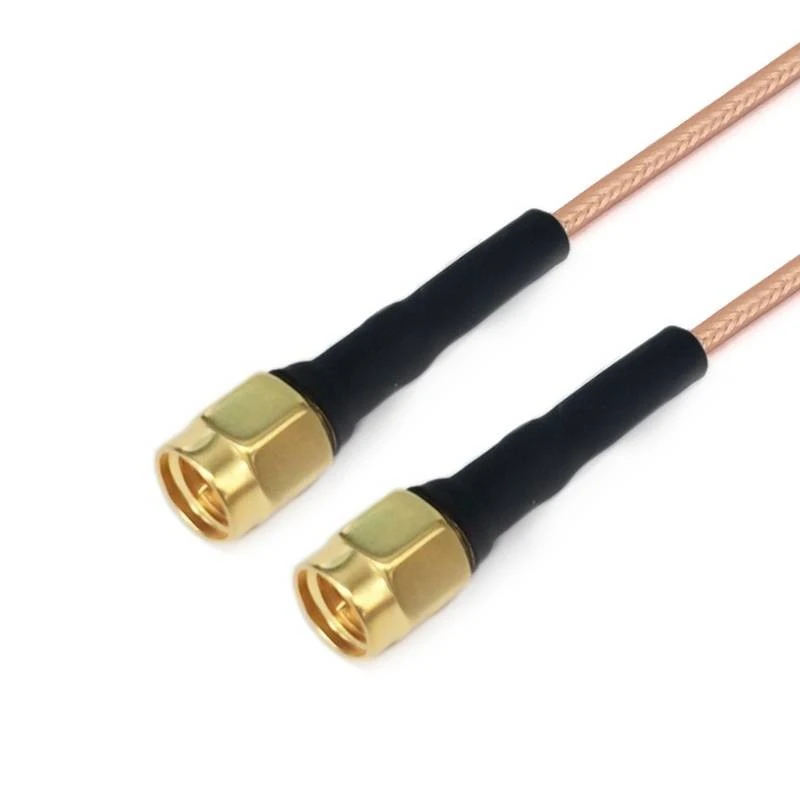

Frr 3- smmmmm-xxx |
Sma gason |
Sma gason |
Dc -3 GHz |
1.25 |
| FRR8/RG178 RG Seri asanble kab (3GHz) | ||||
|
|
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
7x0.102±0.05 |
|
|
2 |
Ensilatè |
PTFE |
0.86±0.05 |
|
|
3 |
Anndan pwoteksyon |
Fil kwiv an ajan-plake |
1.30±0.05 |
|
|
4 |
levit |
Fep |
1.86±0.13 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Atenuasyon (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Pouvwa (W) |
340 |
170 |
113 |
88 |
68 |
| Pwopriyete elektrik ak mekanik | |||||||
|
Frekans (GHz) |
Enpedans (ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Vòltaj opere |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 degre ~ +200 degre |
10mm |
750V |
|
Modèl komen ak endikatè teknik
|
|||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|

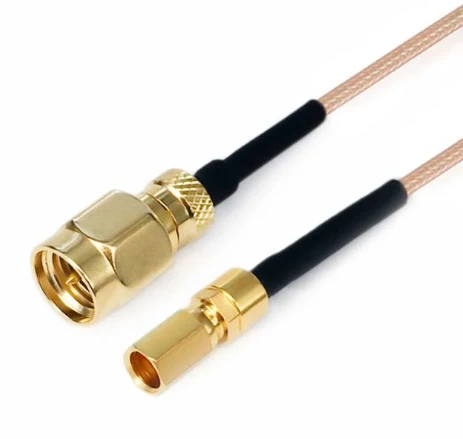

Frr 8- smmssmcf-xxx |
Sma gason |
Ssmc fi |
Dc -3 GHz |
1.25 |
|
|

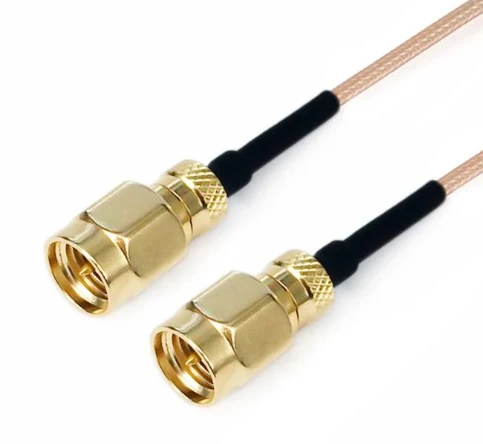

Frr 8- smmmmm-xxx |
Sma gason |
Sma gason |
Dc -3 GHz |
1.25 |
|
|

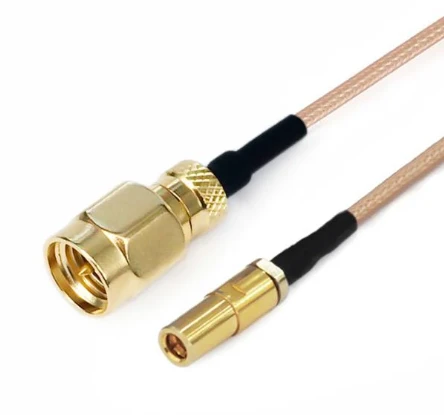

Frr 8- smmssmbf-xxx |
Sma gason |
Ssmbf |
Dc -3 GHz |
1.25 |
|
|

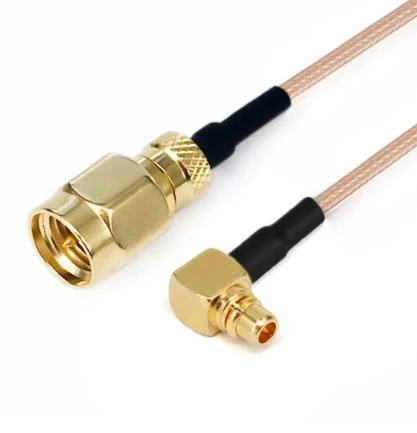

Frr 8- smmmmcxwm-xxx |
Sma gason |
MMCX gason dwat ang |
Dc -3 GHz |
1.30 |
|
|

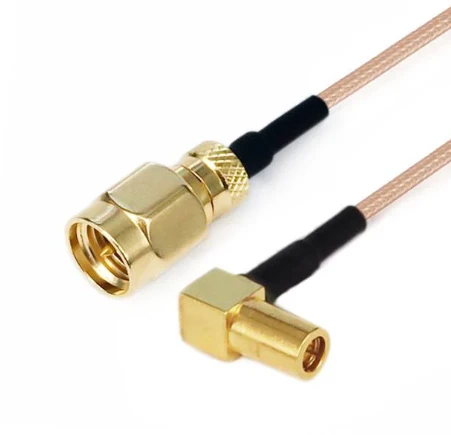

Frr 8- smmssmbwf-xxx |
Sma gason |
Ssmb fi dwat ang |
Dc -3 GHz |
1.30 |
|
|

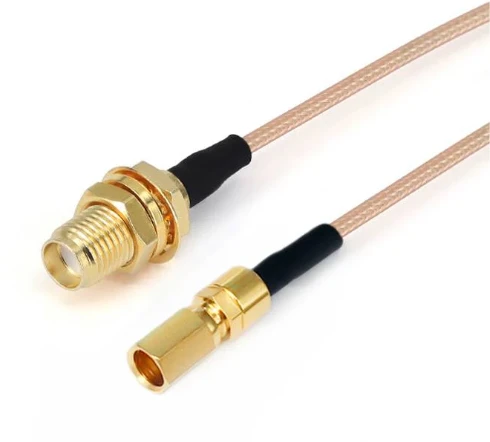

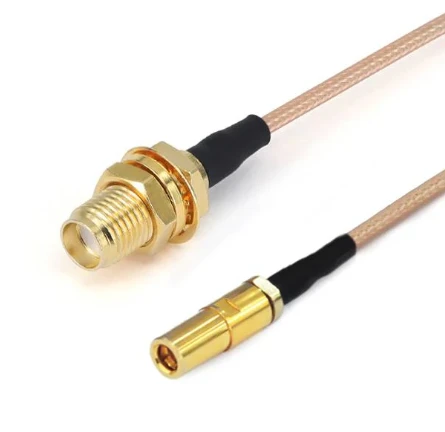

Frr 8- smyfssmbf-xxx |
Sma fi klwazon mòn |
Ssmb fi |
Dc -3 GHz |
1.30 |
|
|

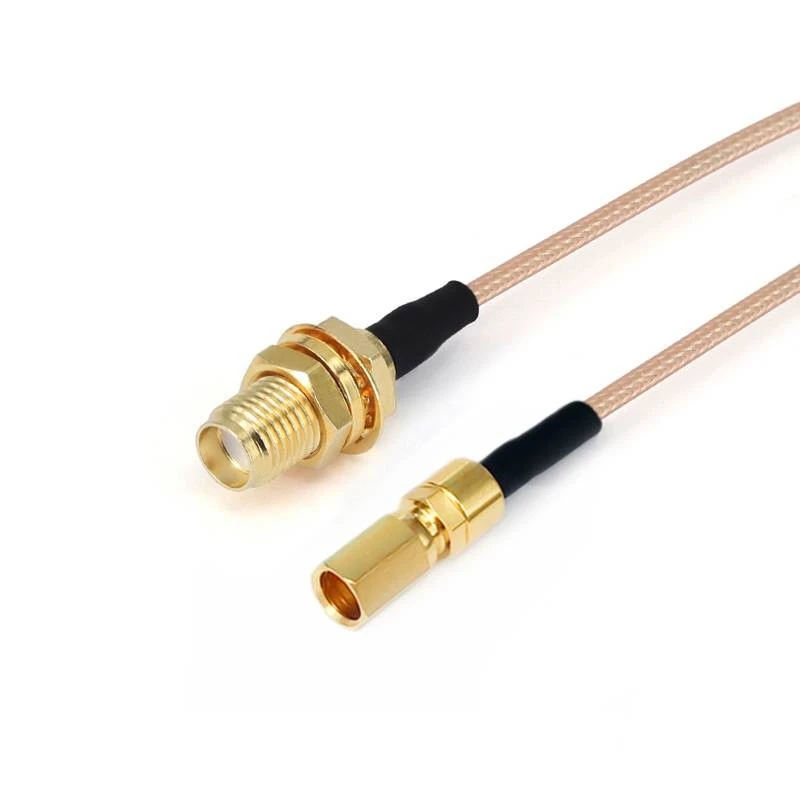

Frr 8- smyfssmcf-xxx |
Sma fi klwazon mòn |
Ssmc fi |
Dc -3 GHz |
1.30 |
|
|

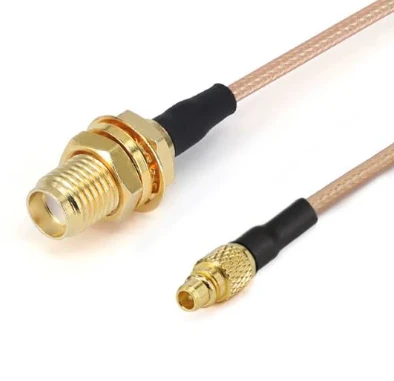

Frr 8- smyfmmcxm-xxx |
Sma fi klwazon mòn |
Mmcx gason |
Dc -3 GHz |
1.30 |
|
|

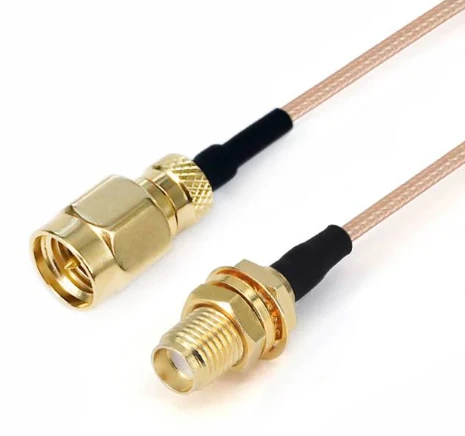

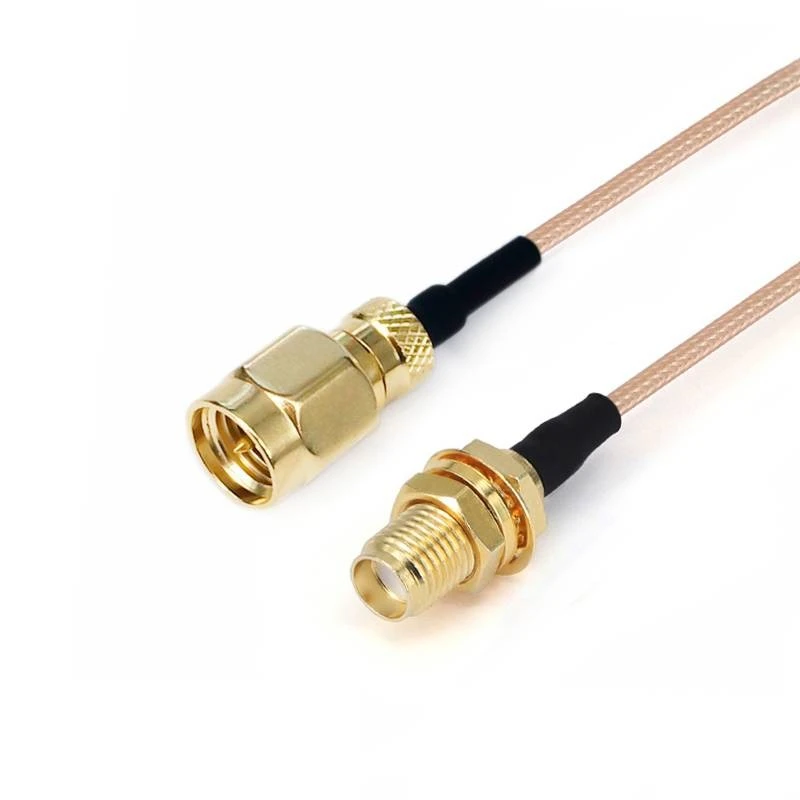

Frr 8- smmmsmyf-xxx |
Sma gason |
Sma fi klwazon mòn |
Dc -3 GHz |
1.30 |
|
|

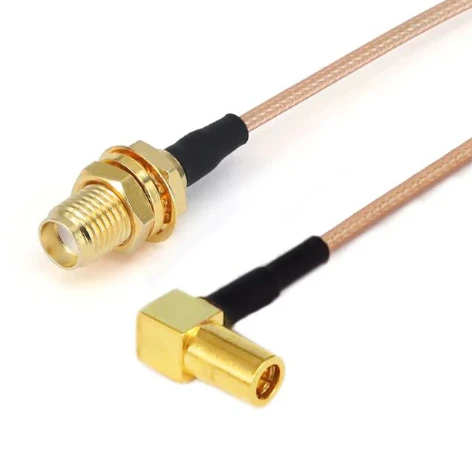

Frr 8- smyfssmbwf-xxx |
Sma fi klwazon mòn |
Ssmb fi dwat ang |
Dc -3 GHz |
1.30 |
|
|

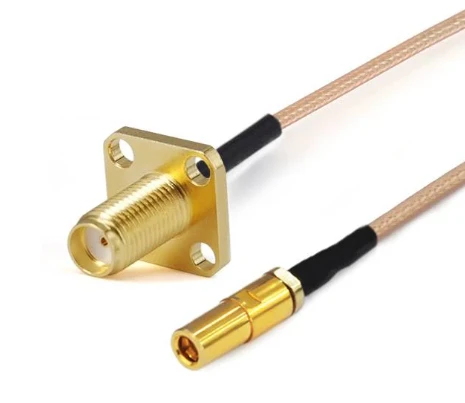

Frr 8- smffssmbf-xxx |
Sma fi ak 4 bride twou |
Ssmb fi |
Dc -3 GHz |
1.30 |
|
|

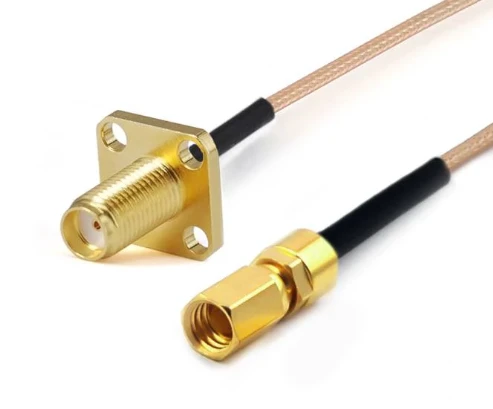

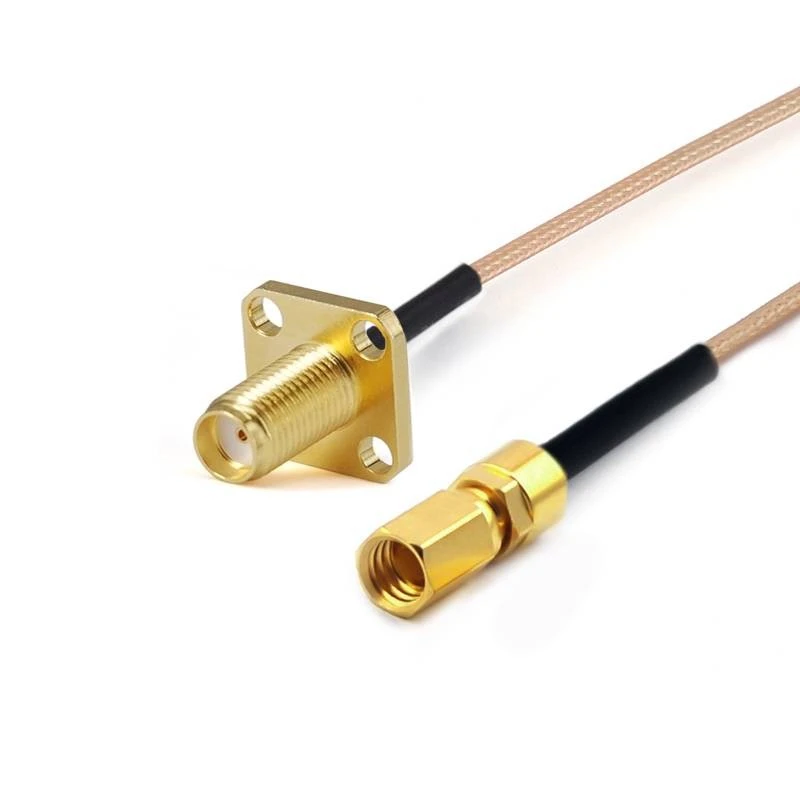

Frr 8- smffssmcf-xxx |
Sma fi ak 4 bride twou |
Ssmc fi |
Dc -3 GHz |
1.30 |
|
|

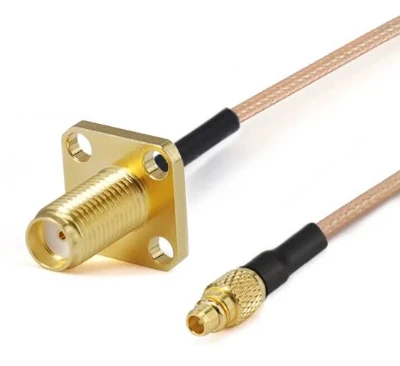

Frr 8- smffmmcxm-xxx |
Sma fi ak 4 bride twou |
Mmcx gason |
Dc -3 GHz |
1.30 |
|
|

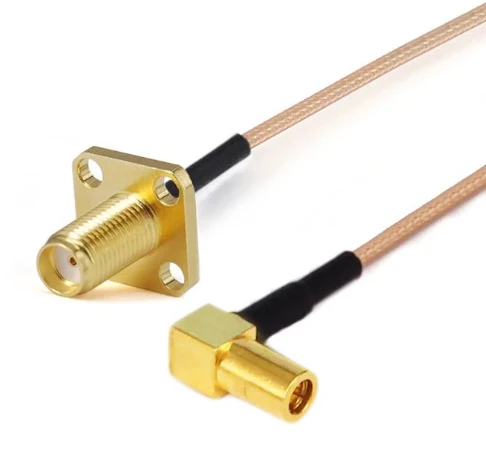

Frr 8- smffssmbwf-xxx |
Sma fi ak 4 bride twou |
Ssmb fi dwat ang |
Dc -3 GHz |
1.30 |
|
|

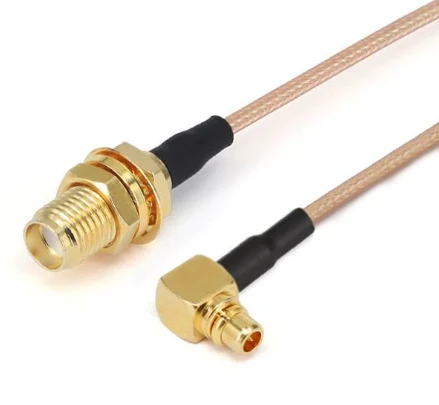

Frr 8- smyfmmcxwm-xxx |
Sma fi klwazon mòn |
MMCX gason dwat ang |
Dc -3 GHz |
1.30 |
|
|

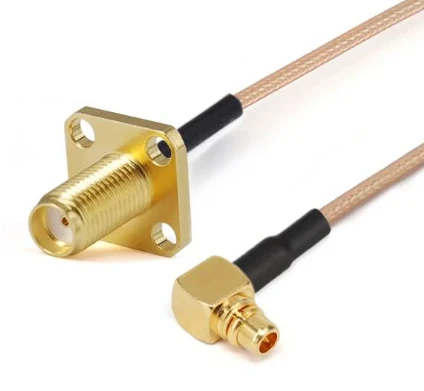

Frr 8- smffmmcxwm-xxx |
Sma fi ak 4 bride twou |
MMCX gason dwat ang |
Dc -3 GHz |
1.30 |
