Seri faz ki ba pèt ki estab
Nan koupe jodi a - jaden kwen tankou kominikasyon, tès elektwonik, ak mezi, estabilite nan transmisyon siyal ak ba - karakteristik pèt yo te vin faktè debaz pou detèmine si pèfòmans nan sistèm, ak kondisyon yo ki enpòtan yo ap vin de pli zan pli sevè .
Dekri teren
Pwodwi Entwodiksyon
Nan koupe jodi a - jaden kwen tankou kominikasyon, tès elektwonik, ak mezi, estabilite nan transmisyon siyal ak karakteristik ki ba - pèt yo te vin faktè debaz pou detèmine si pèfòmans nan sistèm yo, ak kondisyon yo ki enpòtan yo ap vin de pli zan pli sevè . pèfòmans ki ba, ak - ak - faz asanble yo ki gen rapò ak ASEYE yo, yo te fè yon ti kras, ak - pou reyalize transmisyon siyal egzak ak efikas .
Karakteristik estrikti pwodwi
Ekselan karakteristik ki ba - pèt:
Yo montre trè eksepsyonèl ki ba - pèt pèfòmans anba kondisyon frekans diferan . pran modèl la FRU1/GT147A (40GHz) kòm yon egzanp, menm nan yon anviwònman segondè -frekans ki rive jiska 40GHz, diminisyon li yo se sèlman 2 . 85 dB pou chak mèt.
Estabilite faz sipèb:
Yo posede karakteristik faz trè ki estab . pou egzanp, lè FRU1/GT147A a opere nan yon frekans nan 10GHz, estabilite faz mekanik li yo ka rive jwenn 10GHz/3 degre; Lè frekans lan se 18GHz, li ka rive nan 18GHz/5 degre . faz sa yo ki estab ka efektivman siprime fluctuations faz pandan transmisyon siyal, lajman evite deformation siyal ak entèferans ki te koze pa faz enstab {{10} sistèm .
Pwoteksyon lajè frekans:
Pwodwi yo gen yon seri pwoteksyon lajè frekans, spanning soti nan aktyèl dirèk (DC) nan 110GHz . diferan modèl nan asanble kab ka avèk presizyon adapte a chenn frekans diferan satisfè kondisyon aplikasyon divès .
Aplikasyon pwodwi
Nan tès mikwo ond an nan chanm yo, yo konekte ekipman tès ak aparèy anba tès la, ak karakteristik ki estab transmisyon siyal yo asire presizyon ak disponiblite nan rezilta tès . kòm eleman kle konekte nan enstriman mizik tankou analis rezo ak analizeur spectre yo, yo garanti yo pou yo fè gwo mezi yo pou yo ka bay yo, yo bay mezi yo pou yo ka bay yo. Enspeksyon .
Nòt enpòtan
1. Pou asanble kab longè koutim, tanpri pa bliye kite enfòmasyon longè ou sou paj kesye a;
2. Tout asanble kab yo ka bay ak faz-matche pè oswa gwoup; Si ou bezwen câbles yo dwe faz matche, tanpri voye imèl nou: sales@flexirf.com
Pwodwi done spesifikasyon
|
Konfigirasyon |
|
|
Connector 1 Kalite |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Connector 1 enpedans |
50 om |
|
Connector 1 polarite |
Estanda |
|
Connector 2 kalite |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Connector 2 enpedans |
50 om |
|
Connector 2 polarite |
Estanda |
|
Connector Mount Metòd |
Okenn |
|
Connector style kò |
Ang dwat ak dwa |
|
Enfòmasyon sou materyèl yo |
|
|
Sant Kontak |
Kwiv lò plake, berilyòm lò kwiv plake |
|
Kontak ekstèn |
Kwiv lò plake, berilyòm lò kwiv plake, asye pur pasivated |
|
Kò |
Kwiv lò plake, berilyòm lò kwiv, asye pur pasivated |
|
Dielèktrik |
Pei/ptfe |
|
Done anviwònman |
|
|
Range Tanperati |
-40 degre nan +165 degre |
|
2011/65/Inyon Ewopeyen (ROHS) |
Konfòme |
Kalite pwodwi
| FRU1/GT147A Low Pèt ki estab Faz Kab Asanble (40GHz) | ||||
 |
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
0.91±0.05 |
|
|
2 |
Ensilatè |
Solid PTFE |
2.69±0.05 |
|
|
3 |
Anndan pwoteksyon |
Bann kwiv ajan-plake |
2.86±0.05 |
|
|
4 |
Eksteryè pwoteksyon |
Ajan-plake kwiv fil kwiv trese |
3.28±0.05 |
|
|
5 |
levit |
Fep |
3.73±0.13 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuasyon (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Pouvwa (W) |
380 |
120 |
90 |
75 |
65 |
| Pwopriyete elektrik ak mekanik | |||||||
|
Abitid (GHz) |
Enpi (Ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Mekanik estabilite nan faz |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 degre ~ +165 degre |
6.35mm |
10GHz/3 degre 18GHz/5 degre |
|

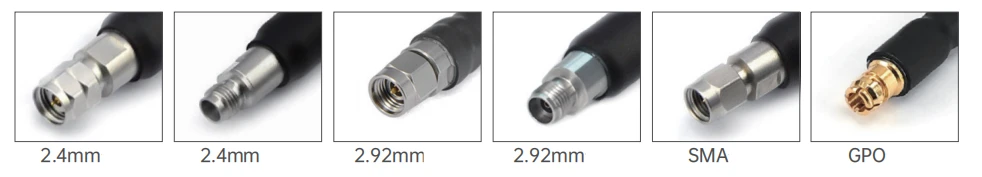

Modèl komen ak endikatè teknik
|
|||||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|

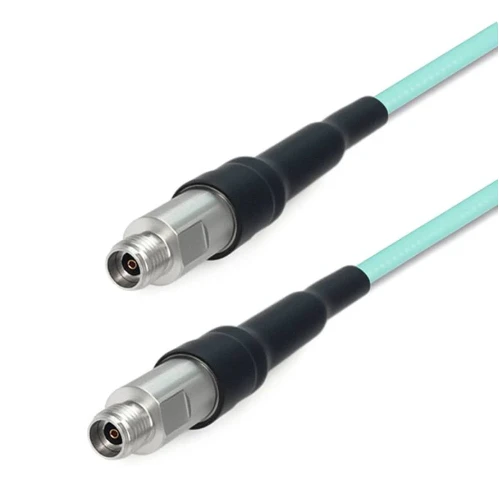

Fru 1-292 f292f-xxx |
2.92mm fi |
2.92mm fi |
Dc -40 GHz |
1.44 |
|
|
Fru 1-292 M292m-xxx |
2.92mm gason |
2.92mm gason |
Dc -40 GHz |
1.44 |
|
|

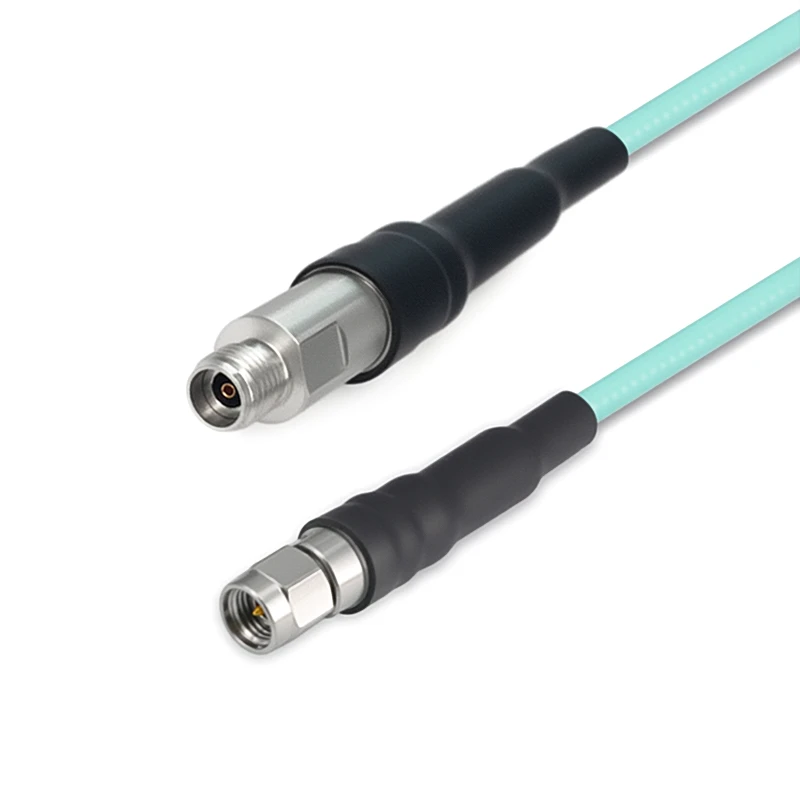

Fru 1-292 M292f-xxx |
2.92mm gason |
2.92mm fi |
Dc -40 GHz |
1.44 |
| FRU2/GT3506 Low Pèt ki estab Faz Kab Asanble (65GHz) | ||||
|
|
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
0.51±0.05 |
|
|
2 |
Ensilatè |
Solid PTFE |
1.38±0.05 |
|
|
3 |
Anndan pwoteksyon |
Bann kwiv ajan-plake |
1.58±0.05 |
|
|
4 |
Eksteryè pwoteksyon |
Ajan-plake kwiv fil kwiv trese |
1.90±0.05 |
|
|
5 |
levit |
Fep |
2.20±0.13 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | ||||||||||
|
Frekans (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Atenuasyon (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Pouvwa (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Pwopriyete elektrik ak mekanik | |||||||
|
Frekans (GHz |
Enpedans (ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Dielectric reziste vòltaj |
|
67GHz |
50Ω |
82% |
94pf/m |
>90dB |
-55 degre ~ +125 degre |
11mm |
800V@DC |
|

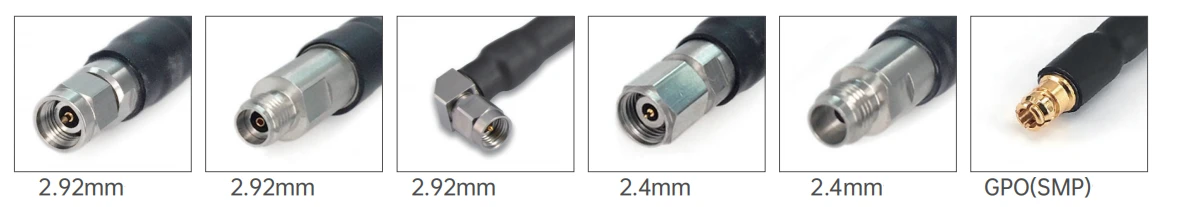

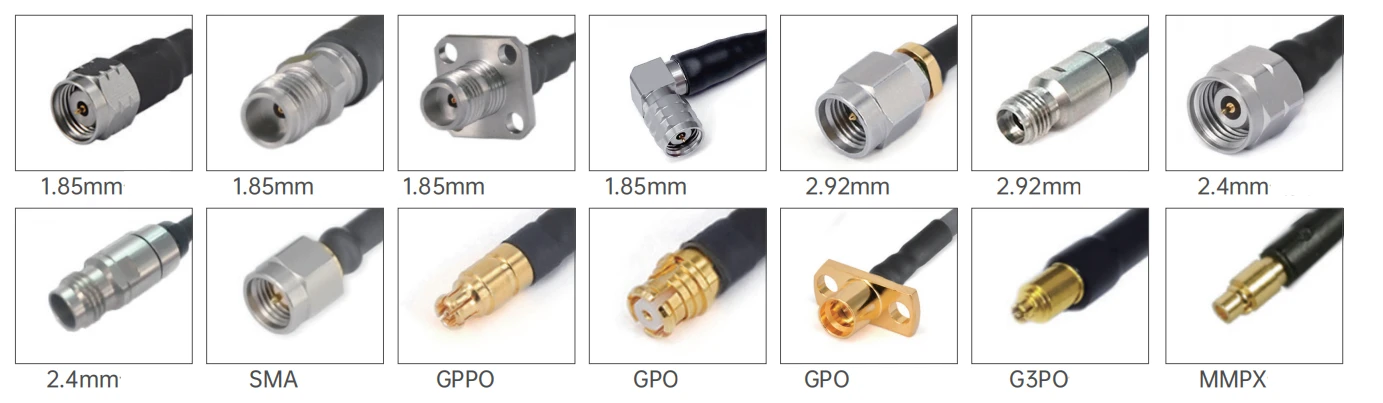

Modèl komen ak endikatè teknik
|
|||||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|
Fru 2- smmmmm-xxx |
Sma gason |
Sma gason |
Dc -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Sma gason |
GPO (SMP) Fi |
Dc -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Sma gason |
GPO (SMP) Fi ak ang dwat |
Dc -26.5 GHz |
12dB |
|
|
Fru 2- smmgppf-xxx |
Sma gason |
GPPO (Mini-SMP) Fi |
Dc -26.5 GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
Sma gason |
GPPO (mini-SMP) fi ak ang dwat |
Dc -26.5 GHz |
12dB |
|
|
Fru 2- smffgpf-xxx |
Sma fi ak 4 bride twou |
GPO (SMP) Fi |
Dc -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
Sma fi ak 4 bride twou |
GPPO (Mini-SMP) Fi |
Dc -18 GHz |
16db |
|
|
Fru 2-292 M292m-xxx |
2.92mm gason |
2.92mm gason |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 Mgpf-xxx |
2.92mm gason |
GPO (SMP) Fi |
Dc -40 GHz |
14dB |
|
|

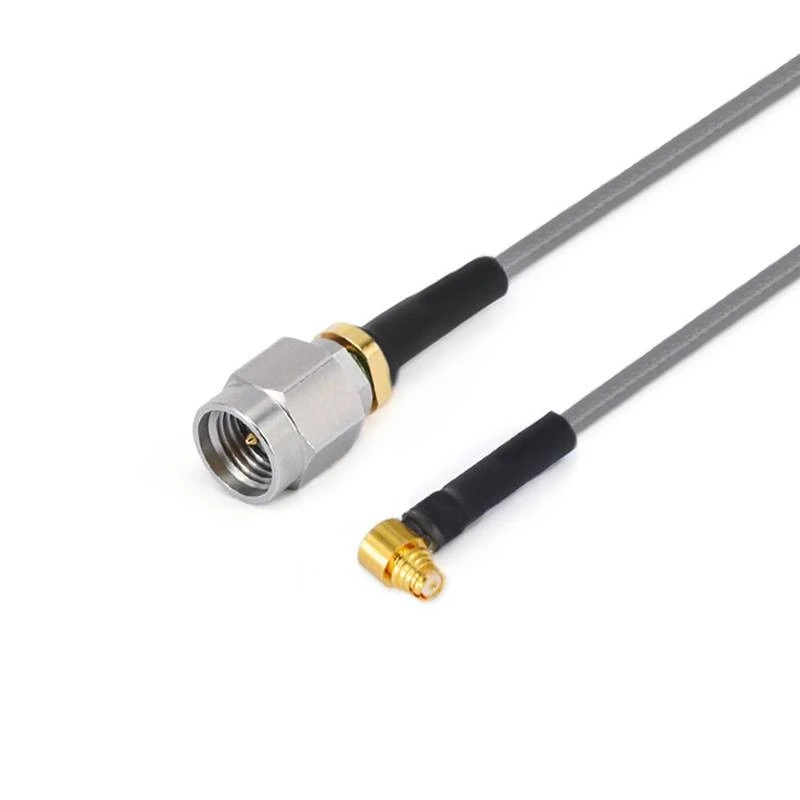

Fru 2-292 mgpwf-xxx |
2.92mm gason |
GPO (SMP) Fi ak ang dwat |
Dc -40 GHz |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2.92mm gason |
Mmpx gason |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 mmmpxf-xxx |
2.92mm gason |
MMPX fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2.92mm gason |
G3PO (SMPS) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2.92mm gason |
GPPO (mini-SMP) fi ak ang dwat |
Dc -40 GHz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2.92mm gason |
2.4mm gason |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92mm gason |
GPPO (Mini-SMP) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2.92mm fi |
G3PO (SMPS) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
2.92mm fi ak 4 bride twou |
G3PO (SMPS) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 fmmpxm-xxx |
2.92mm fi |
Mmpx gason |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2.92mm fi ak 4 bride twou |
Mmpx gason |
Dc -40 GHz |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
2.92mm fi ak 4 bride twou |
GPO (SMP) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-24 m24m-xxx |
2.4mm gason |
2.4mm gason |
Dc -50 GHz |
1.44 |
|
|
Fru 2-24 Mgpf-xxx |
2.4mm gason |
GPO (SMP) Fi |
Dc -40 GHz |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
2.4mm gason |
GPO (SMP) Fi ak ang dwat |
Dc -40 GHz |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm gason |
Mmpx gason |
Dc -50 GHz |
10dB |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm gason |
Mmpx gason |
Dc -50 GHz |
10dB |
|
|
Fru 2-24 mgppf-xxx |
2.4mm gason |
GPPO (Mini-SMP) Fi |
Dc -50 GHz |
10dB |
|
|
Fru 2-24 mgppwf-xxx |
2.4mm gason |
GPPO (mini-SMP) fi ak ang dwat |
Dc -50 GHz |
10dB |
|
|
Fru 2-24 ffgpf-xxx |
2.4mm fi ak 4 bride twou |
GPO (SMP) Fi |
Dc -50 GHz |
10dB |
|
|
Fru 2-24 ffgppf-xxx |
2.4mm fi ak 4 bride twou |
GPPO (Mini-SMP) Fi |
Dc -50 GHz |
10dB |
|
|

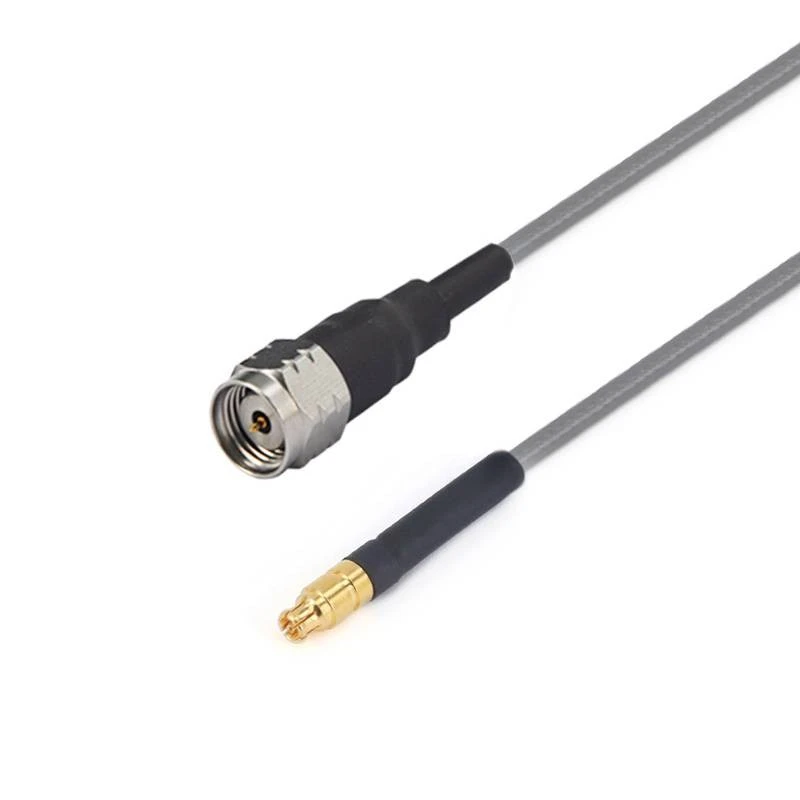

Fru 2-185 mgppf-xxx |
1.85mm gason |
GPPO (Mini-SMP) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 wmgppf-xxx |
1.85mm gason ak ang dwat |
GPPO (Mini-SMP) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 mg3pf-xxx |
1.85mm gason |
G3PO (SMPS) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 mmmpxm-xxx |
1.85mm gason |
Mmpx gason |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 mmmpxf-xxx |
1.85mm gason |
MMPX fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 fgppf-xxx |
1.85mm fi |
GPPO (Mini-SMP) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 ffgppf-xxx |
1.85mm fi ak 4 bride twou |
GPPO (Mini-SMP) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 fg3pf-xxx |
1.85mm fi |
G3PO (SMPS) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 ffg3pf-xxx |
1.85mm fi ak 4 bride twou |
GPPO (Mini-SMP) Fi |
Dc -67 GHz |
10dB |
|
|
Fru 2-185 fmmpxm-xxx |
1.85mm fi |
Mmpx gason |
Dc -67 GHz |
10dB |
|
|

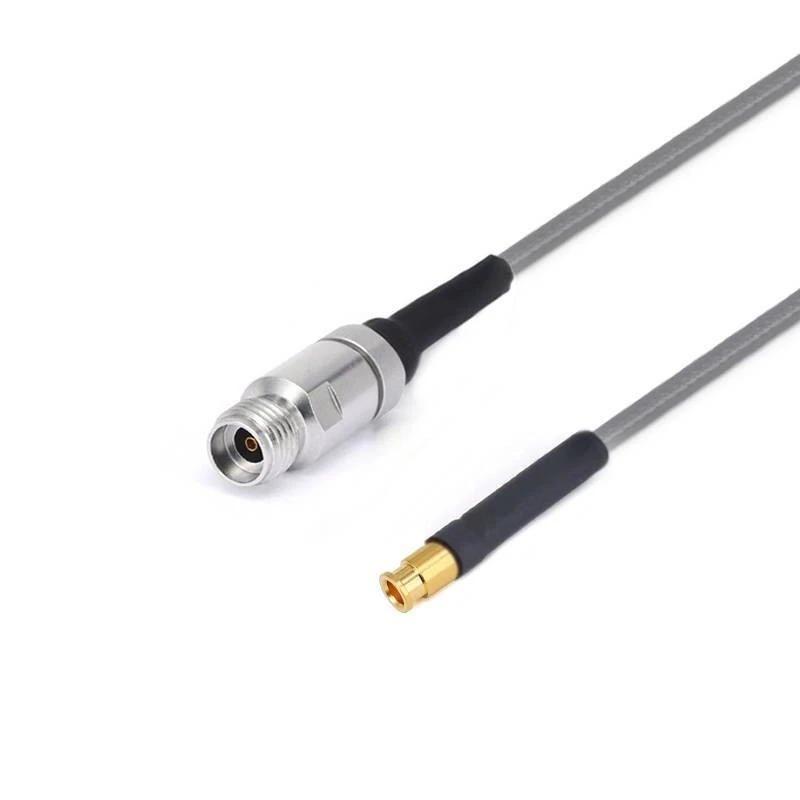

Fru 2-185 fmmpxf-xxx |
1.85mm fi |
MMPX fi |
Dc -67 GHz |
10dB |
| FRU3/GT3507 Low Pèt ki estab Faz Kab Asanble (40GHz) | ||||
|
|
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
0.91±0.05 |
|
|
2 |
Ensilatè |
Solid PTFE |
2.69±0.05 |
|
|
3 |
Anndan pwoteksyon |
Bann kwiv ajan-plake |
2.86±0.05 |
|
|
4 |
Eksteryè pwoteksyon |
Ajan-plake kwiv fil kwiv trese |
3.28±0.05 |
|
|
5 |
levit |
Fep |
3.73±0.13 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuasyon (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Pouvwa (W) |
380 |
120 |
90 |
75 |
65 |
|
Pwopriyete elektrik ak mekanik |
|||||||
|
Frekans (GHz) |
Enpedans (ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Mekanik estabilite nan faz |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 degre ~ +165 degre |
11mm |
10GHz/3 degre 18GHz/5 degre |
|
Modèl komen ak endikatè teknik
|
|||||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|
Fru 3-292 M292m-xxx |
2.92mm gason |
2.92mm gason |
Dc -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92mm gason |
2.4mm gason |
Dc -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4mm gason |
2.4mm gason |
Dc -40 GHz |
1.35 |
| FRA3/GT2501 Low Pèt ki estab Faz Kab Asanble (26.5GHz) | ||||
|
|
Estrikti dyamèt materyèl (mm) |
|||
|
1 |
Kondiktè enteryè |
Silver-plake kwiv-rekouvèr asye |
1.45±0.05 |
|
|
2 |
Ensilatè |
Solid PTFE |
3.99±0.05 |
|
|
3 |
Anndan pwoteksyon |
Bann kwiv ajan-plake |
4.19±0.05 |
|
|
4 |
Eksteryè pwoteksyon |
Ajan-plake kwiv fil kwiv trese |
4.42±0.05 |
|
|
5 |
levit |
Fep |
5.21±0.13 |
|
| Atenuasyon, pouvwa (kondisyon tès nan nivo lanmè 20 degre) | |||||
|
Frekans (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Atenuasyon (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Pouvwa (W) |
800 |
350 |
--- |
100 |
--- |
|
Pwopriyete elektrik ak mekanik |
|||||||
|
Frekans (GHz) |
Enpedans (ω) |
To transmisyon |
Kapasite |
Mezi |
Tanperati opere distans |
Minimòm koube reyon |
Mekanik estabilite nan faz |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 degre ~ +165 degre |
6.35mm |
10GHz/3 degre 18GHz/5 degre |
|

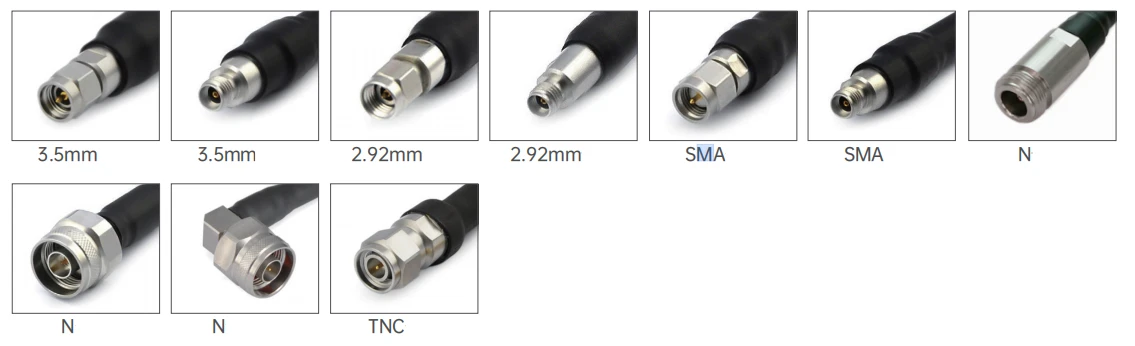

Modèl komen ak endikatè teknik
|
|||||||
|
Pòtre |
Sku |
Connector 1 |
Connector 2 |
Freqency |
Retounen Pèt/VSWR |
|
|

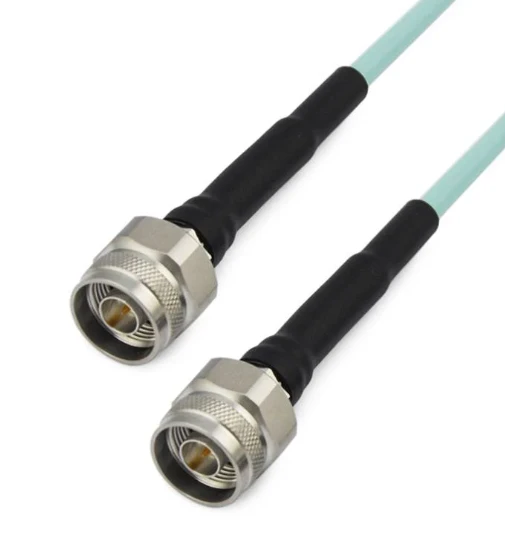

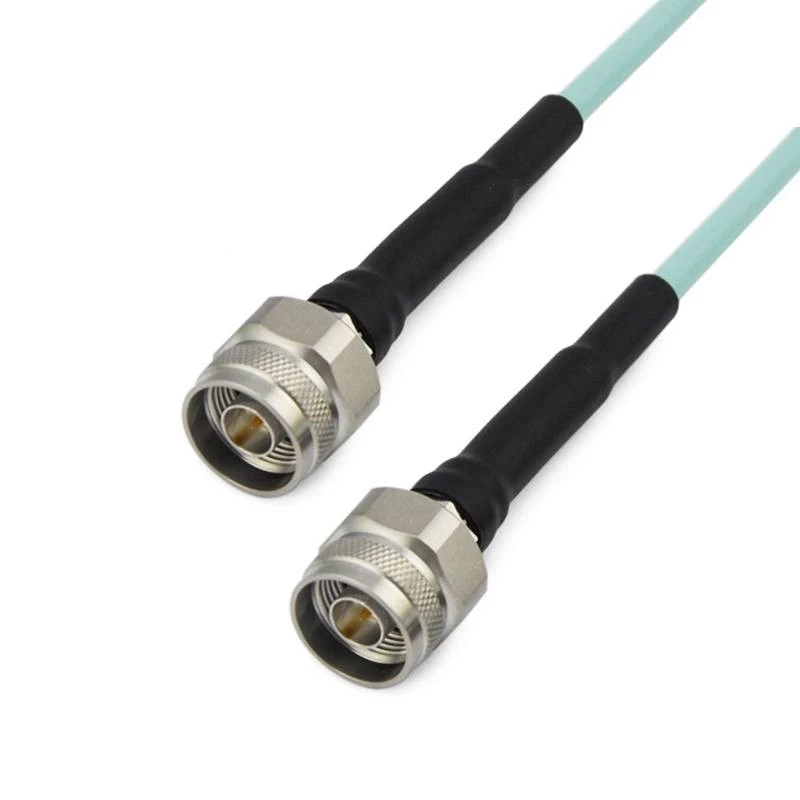

Fra 3- nmnm-xxx |
N gason |
N gason |
Dc -18 GHz |
1.25 |
|
|

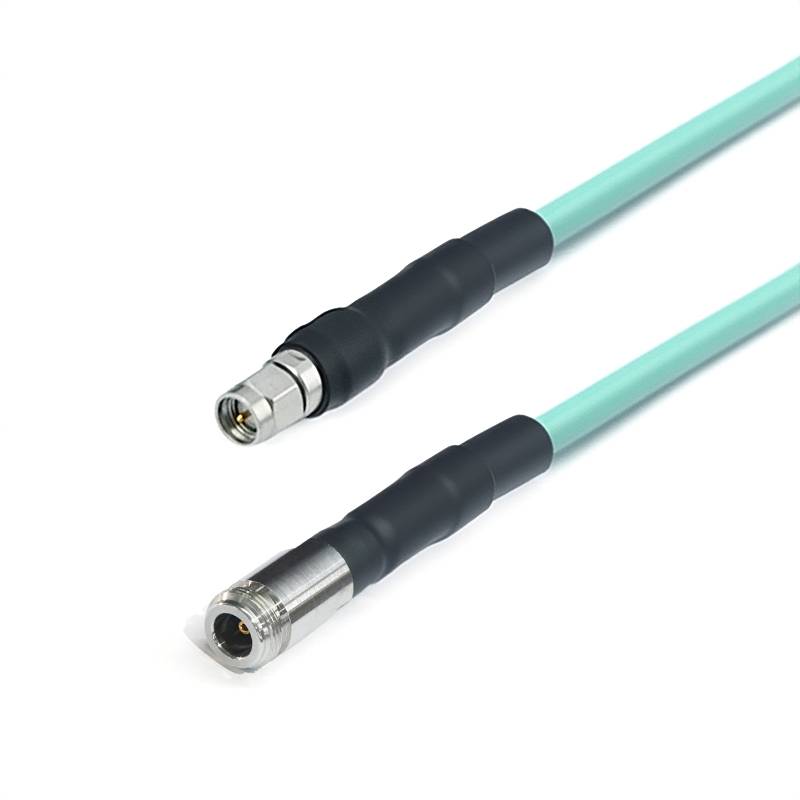

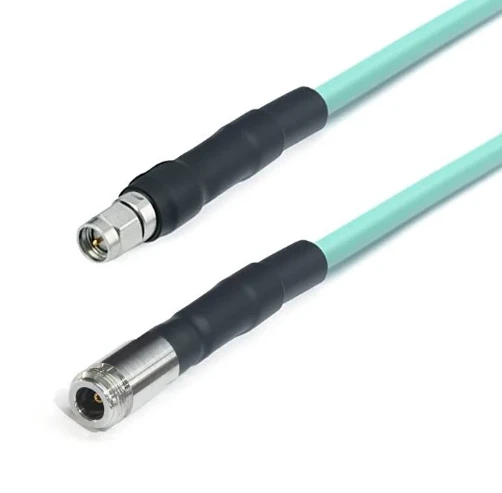

Fra 3- nfsmm-xxx |
N fi |
Sma gason |
Dc -18 GHz |
1.25 |
|
|

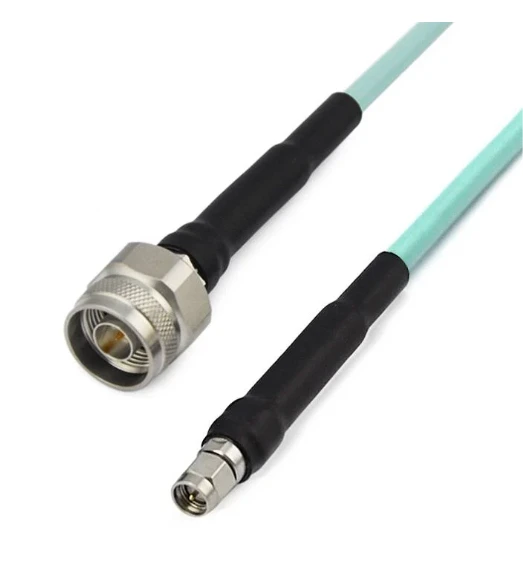

Fra 3- nmsmm-xxx |
N gason |
Sma gason |
Dc -18 GHz |
1.25 |
|
|

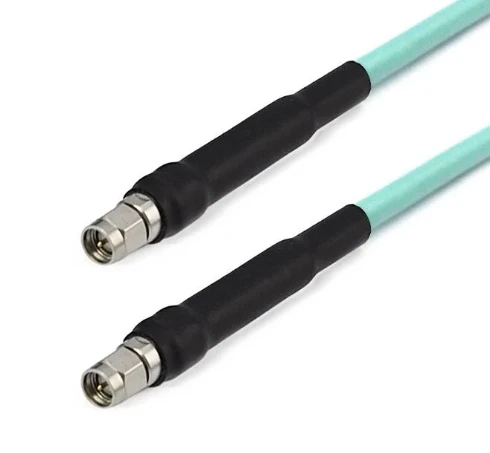

Fra 3- smmmmm-xxx |
Sma gason |
Sma gason |
Dc -18 GHz |
1.25 |
|
|

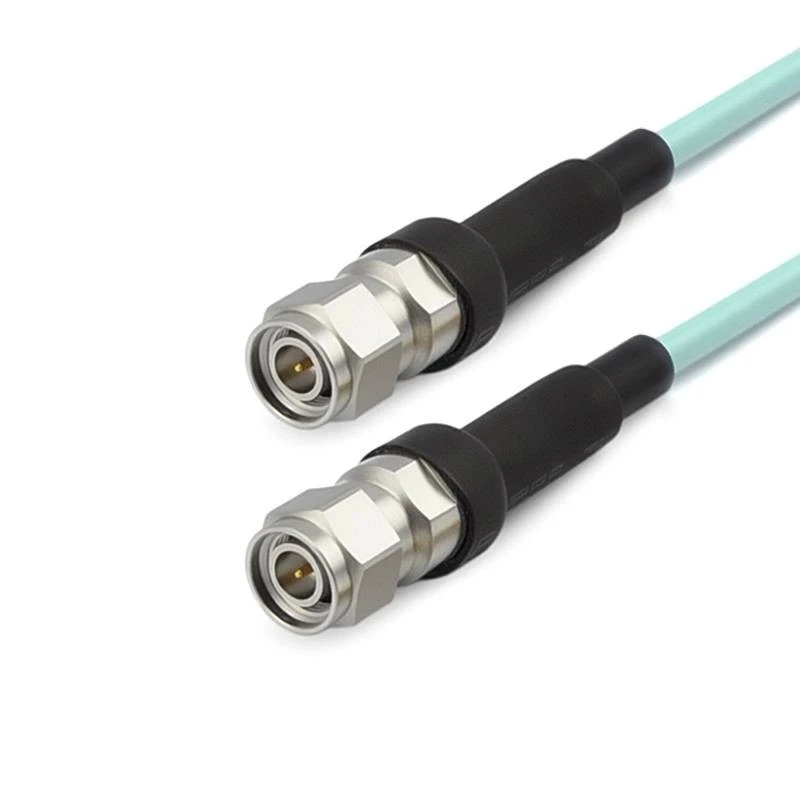

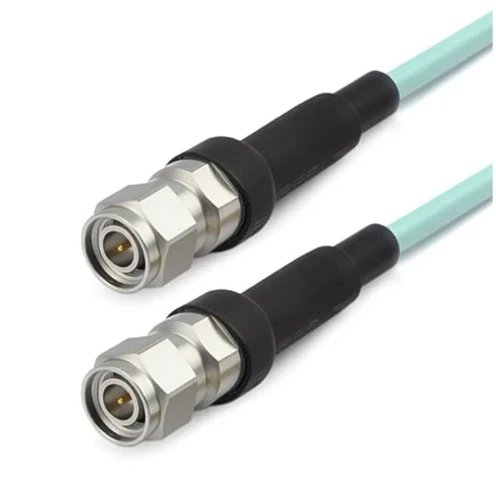

Fra 3- tncmtncm-xxx |
TNC Gason |
TNC Gason |
Dc -18 GHz |
1.30 |
